橋梁構件數字化檢測平臺

一.  概述

橋梁構件數字化檢測平臺主要用于橋梁鋼結構制造過程的構件的現場尺寸檢查、孔群計算的專用系統。

它以系統軟件為核心,集成現代高精度全站儀及各種附件于一體,能夠快速、精確、自動的對各種構件的孔群、幾何參數進行精度檢查及控制。

二.   優勢

1.    全數字化三維精度管理,顛覆傳統方法

2.    定義孔群,快速分析計算多種孔距,提高螺栓連接質量

3.    對構件幾何參數自動計算分析,減少用戶工作量

4.    顯著提高產品精度與質量

5.    明顯減少返工修整工作量,降低成本

6.    分析結果符合《鐵路鋼橋制造規范》中的規定

7.    專門為橋梁桿件安 裝研發,易掌握快速投入使用,投資回報期短

8.    軟件授權方式靈活,提高利用率

三.   特點

1.    支持常用橋梁及鋼結構設計軟件,如catia、 tekla xsteel、autocad、3dmax等,數據可無縫對接,實時更新

2.    可對精度控制點進行編碼管理,可按偏差范圍及類型進行分類統計管理

3.    可根據部材類型及環境溫度對測量結果進行補償修正

4.    通過定義孔群,對構件的單個或多個孔群進行分析,提高螺栓連接精度

5.    自動計算橋梁構件長寬、高、扭曲、彎曲等幾何參數

6.    完全自主便捷的二三維聯動的精度檢查單,支持用戶個性化定制

四.   功能

1.    三維模型的輸入：設計常用格式（dxf、iges等）的三維模型導入軟件,在軟件中可多角度查看,獲取桿件設計參數

2.    實測數據的輸入：現實測坐標數據的導入,導入格式（txt、excel等常用格式）,將實測數據坐標系與設計模型特征點系統坐標統一,并進行必要的溫度修正,實測數據與設計數據匹配的方式：自動匹配、2點匹配、3點匹配,手動選擇

3.    制孔精度檢驗：對孔群的孔距、中心距、偏倚、錯位等進行檢驗分析,分析結果符合《鐵路鋼橋制造規范》中規定

4.    精度分析檢查單：包括制孔、桿件精度檢查單。均可自定義格式及內容

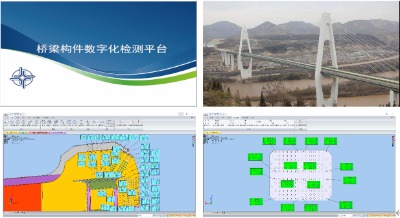

五.   產品展示
