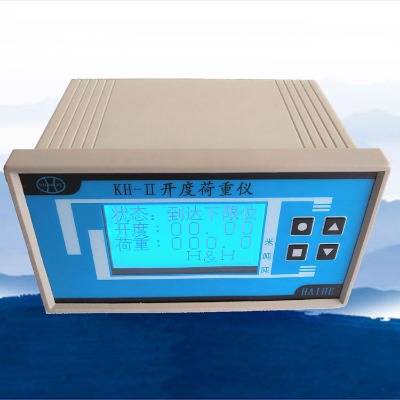

kh-ii開度荷重儀是針對水利,水電,水文行業的實際需要而研制的,它是相對獨立同時又有模擬量信號輸出以便組網的智能型閘門開度的測控裝置。該儀器采用嵌入式微電腦控制技術,功能強大,性能穩定可靠,精度高,抗干擾能力強。是各種閘門、橋機、門機、起重機等設備的開度荷重測控裝置。適用于傳感器和實際閘門開度為線性關系的場合,例如平板閘,也適用于非線性關系的場合,例如弧形閘以及多層鋼纜卷筒等。非線性測量采用分段逼近法,即將整個量程分成若干分段（本顯示器分10段）,用戶只要在顯示器上根據實際測量設置好各段段末的開度值即可。對于線性測量只要預置第 一 段段末的開度值即可。

儀表采用多功能16位cpu進行運算和控制,儀器硬件設有看門狗自復位電路,軟硬件采用多種抗干擾措施,能可靠的工作在各種工業環境中。儀表可設置各種參數,具有flash存儲器,可存儲各種預置參數,并能掉電永久保存。該儀表擁有rs485、繼電器多種輸出接口,便于組成網絡控制系統。

kh-ii儀表結構簡單、外觀美觀、使用方便、可長期連續運行。

二、特點

1、全數字調校：所有參數設置通過面板上四個按鍵完成,所有設置或標定的參數都具有斷電永久記憶功能。

2、開度傳感器無須機械調零,可任意點軟件調零。

3、采用modbusrtu通訊協議,波特率9600,可直接接入支持modbus-rtu 協議設備的plc、上位機組態軟件的通訊網絡中。

4、 小型化、集閘門開度、起吊荷重測量為一 體,中文液晶顯示清晰、直觀,人機交流方便。

三、技術參數

1、測量項目：開度1路,600米；荷重1路,400噸

2、分辨力：開度1cm；荷重0.1噸

3、測量精度：開度±2cm；荷重±1％f.s±1個字

4、顯示方式：4*8位中文字庫lcd顯示。

5、傳感器與顯示器之間連接方式：485碼信號-4芯rvvp電纜

6、傳感器與顯示器之間有線距離：大于1km

7、輸出數據遠傳方式：485信號

8、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3a24vdc,3a250vac。

2）上限：當開度大于等于上限值時, 上限繼電器觸點吸合;

3）下限：當開度小于等于下限值時,下限繼電器觸點吸合;

4）荷重超載預報警：荷重值大于等于該數值時,繼電器吸合。（如果不需要該控制,把“荷重超載預報警”參數項設為很大值,比如“50000”）

9、顯示器內單片微機加有watchdog,以防止運行變亂。

10、使用條件：

環境溫度：-25℃ ~ +60℃

    相對濕度：≤95％(rh40℃)

    供電電壓：ac220 v ±10％～50hz

    功    耗：≤20w

11、顯示儀尺寸：160（w）×80（h）×105（d）mm

屏裝開孔尺寸：152（w）×76（h）mm

四、 前面板布置圖和后面板接線特性（顯示器前、后面圖如下圖所示）

上面一 排插座特性,定義參見下表:

格雷碼入腳1--45-18  19g1a-1b2a-2b定義空傳感器航插1-14  空傳感器地空485輸出腳t0t1t2gr0r1r2、r3v2定義開度4-20ma輸出+荷重4-20ma輸出+空傳感器地荷重4-20ma輸入+ 空+24v

ssi輸入腳12345-16171819g1a-1b定義d+d-c-c+空空空+24v地空腳2a-2b t0t1t2gr0r1r2、r3v2定義485輸出a、b 開度4-20ma輸出+荷重4-20ma輸出+ 4-20ma輸出公共-荷重4-20ma輸入+ 空+24v

下面一 排插座特性,定義參見下表。腳o1、m1、c1o2、m2、c2o3、m3、c3o4、m4、c4o5、m5、c5o6、m6、c6o7、m7、c7定義上限常開、公共點、常閉下限常開、公共點、常閉荷載超載常開、公共點、常閉荷載欠載常開、公共點、常閉預留預留預留腳o8、m8、c8 v+v-0ln定義預留空預留預留大地220v~

輸入220v~

輸入五、工作原理
