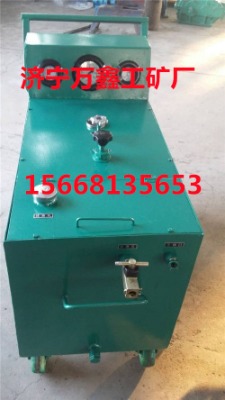

濟寧萬鑫機械sz-15 自動水力升柱器

一 功能：

  用水力頂升單體支柱,代替乳化液泵站。

以靜壓水的水壓為動力,通過增壓缸增壓,達到在有水源的地方,不需電力就可以擁有一個小型乳化液泵站的目的。為巷道維修、掘進、邊角煤開采、搶險救災等無泵站有水源的地方提供便利。工作時分兩個階段：

水力升柱：水源壓力能頂升空柱子時,水源直接頂升單體支柱。速度快,節省水；同時按比例自動配比乳化油,配比穩定、可靠；

增壓升柱：水源壓力頂升不動柱子時,自動轉入增壓升柱狀態。增壓比大,初撐力高。

二 特點：

1、水力驅動,不用電。安 全、節能、方便。

2、自動配液,配比可靠、穩定。

3、全自動,使用方便。直接使用注液槍。

4、體積小、重量輕、輪式支撐,拉動槍管就能走。

5、靜音。

三 原理：

動作：

打開截止閥壓力水進入驅動腔b,a腔回水經過單向閥4去往注液槍頂升空柱子,同時,c、d腔吸排乳化油與水混合,完成配液。支柱接頂后水源壓力頂升不動支柱時,背壓閥5自動打開泄水,轉入增壓狀態,e、f腔增壓后的高壓水繼續頂升單體支柱,直至完成支護。行程終了時換向閥3自動換向,e、f腔交替輸出高壓.

增壓缸有大活塞和小活塞,且大小活塞在同一軸線上,

水驅動力 = 大活塞推力 = 小活塞阻力,

即   p水×s大=p輸出×s小

p輸出= （s大/s小 ）×p水

s大/s小即為增壓倍數

1

增壓缸,2 換向桿,3 換向閥,4 單向閥,5 大活塞

四 技術參數

增壓比：15

     配比濃度：2.5％

     出液量：25l

     水源壓力：   p≥2.5 mpa

外形尺寸：1350mmx575mmx950mm

質量：112kg
