礦用風門電控裝置 無壓風門電控系統

主機到傳感器、語言報警器、電磁閥的最 大 傳輸距離為50m（電纜采用具有安 標并在有效期內的mhyv 1*4煤礦用聚乙烯絕緣聚氯 乙烯護套通信電纜連接）。

 裝置容量：

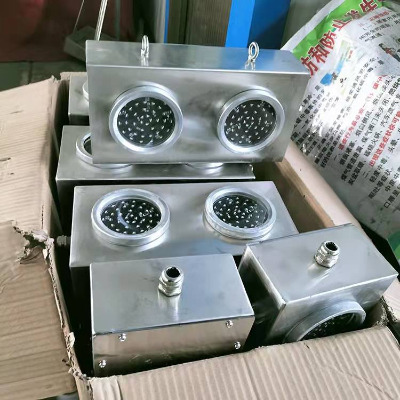

本裝置由1臺zmk127-z礦用風門電控裝置主機、6臺fhf10礦用本安 型紅外發送器、6臺fhs10礦用本安 型紅外接收器、2臺gfk60礦用風門開閉狀態傳感器、2臺kxb127礦用隔爆兼本安 型語言報警器和4臺氣動控制箱組成。 工作原理

主機殼體采用了3mm 厚鋼板焊接而成,引入裝置采用壓緊螺母結構,本安 輸出引入裝置采用藍色漆特殊標記。本安 腔面板上設有故障指示、傳感器工作指示觀察窗以及工作狀態。殼體內裝有可編程控制器本體、電源板、繼電器等。

主機由本安 電源電路、非本安 電源電路、可編程控制器的輸入輸出處理接口回路以及繼電器執行電路、顯示電路組成。

通過對現場各種保護傳感器和遙控器的實時連續測量采集,經可編程控制器綜合處理后,一方面將數據傳送給所控設備,自動完成報警顯示；另一方面將數據通過輸出口送至顯示板進行動態顯示。顯示板可以顯示整個風門開關的工作過程,報警及運行工況等。 安 裝及使用注意事項

1 本裝置主機應根據監測場所的具體情況進行安 裝。傳感器按要求安 裝到位；

2 裝置主機和各傳感器之間均采用四芯電纜連接,電纜截面積為1mm2。

3 裝置主機安 裝在兩道風門之間以便監控傳感器設備狀態、控制風門開閉。

4 通電前注意檢查主機內電源連接板位置與現場提供的電壓等級是否相符。

5 信號線應接至各傳感器常開接點,接線完畢經檢查無誤,擰緊外殼螺母,即可通電。

6 工作狀態

將裝置主機送電后,電源指示燈亮,表示電源接通；各傳感器紅色工作指示燈不亮（防夾傳感器紅色指示燈亮）,表示對應傳感器連接良好,進入工作狀態。
