亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

一 、概述

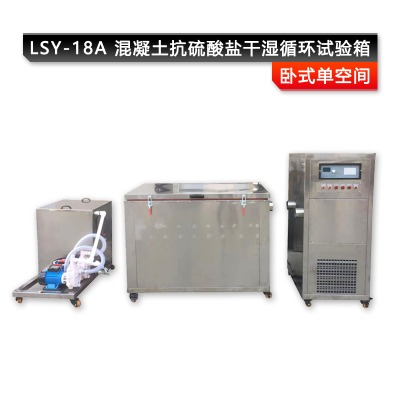

混凝土硫酸 鹽 干濕循環(huán)試驗(yàn)設(shè)備是中國(guó)建筑科學(xué)研究院建材所與我公司共同研發(fā),具有國(guó)家知識(shí)產(chǎn)權(quán)專利產(chǎn)品。

為了使混凝土抗硫酸 鹽 侵蝕試驗(yàn)有統(tǒng)一 標(biāo)準(zhǔn)方法,本試驗(yàn)機(jī)適合處于干濕的環(huán)境中且強(qiáng)度等級(jí)較高的普通混凝土抗硫酸 鹽 浸蝕試驗(yàn)。

本試驗(yàn)機(jī)采用尺寸為100mm×100mm×100mm立方體混凝土試件可放置件數(shù)18組,54塊；也可采用為100mm×100mm×400mm棱柱體混凝土試件可放置件數(shù)6組,18塊。

混凝土硫酸 鹽 干濕循環(huán)試驗(yàn)設(shè)備結(jié)構(gòu)特點(diǎn):

1、試驗(yàn)用容器采用帶密封蓋的耐腐蝕不銹鋼的內(nèi)膽與外殼,并由保溫材料密封蓋設(shè)計(jì)而成,防止溶液蒸發(fā),使得浸泡容器和加熱烘箱合二為一 。

2、能使試件靜止不動(dòng),浸泡、晾干、烘干及冷卻循環(huán)過程。

3、微電腦控制,干濕循環(huán)過程通過液晶屏實(shí)時(shí)動(dòng)態(tài)數(shù)據(jù)顯示,并且具備斷電記憶功能。

4、本試驗(yàn)儀解決了試驗(yàn)員的勞動(dòng)強(qiáng)度,減少了人為環(huán)節(jié)造成的誤差,使試驗(yàn)結(jié)果更科學(xué)更準(zhǔn)確。

二、設(shè)備規(guī)格

1、內(nèi)部尺寸：長(zhǎng)1200mm×寬660mm×680mm

2、烘干溫度：80℃±5℃

3、溶液溫度控制范圍：20~25℃

4、重量：約 150㎏

5、電源：220v

6、功率：6kw

三、技術(shù)參數(shù)及試驗(yàn)過程

1、混凝土取樣應(yīng)符合《普通混凝土拌合物試驗(yàn)方法標(biāo)準(zhǔn)》《gb/t50080》第 二章有關(guān)規(guī)定。

2、混凝土的試件制作和養(yǎng)護(hù)應(yīng)符合《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》《gb/t50081》中規(guī)定。

3、選用硫酸 鹽 為化學(xué)純無水硫酸 鈉試劑 。

4、干濕循環(huán)試驗(yàn)按以下步驟進(jìn)行：

按設(shè)計(jì)要求的混凝土配合比,由試驗(yàn)室制作標(biāo)準(zhǔn)試塊,按照規(guī)定對(duì)試件進(jìn)行養(yǎng)護(hù)。

混凝土試件由標(biāo)準(zhǔn)養(yǎng)護(hù)室移出進(jìn)行烘干然后放入干濕試驗(yàn)箱內(nèi)（儲(chǔ)液箱需一 次性加入5％硫酸 鈉溶液160㎏）,將試件均勻排放在托架上,試件與試件之間應(yīng)保持間隔30mm。

（1）試件浸泡：溶液表面至少需超過試件表面高超過試件,浸泡16±0.5h

（2）試件晾干：浸泡結(jié)束后,排液開關(guān)自動(dòng)開啟,30min內(nèi)將溶液排空,晾干試件,從排液到試件晾干時(shí)間總共需1h。

（3）試件烘干：晾干結(jié)束后開始烘干,試件溫度升到80℃±5℃,并保持6h。

（4）試件冷卻：烘干結(jié)束后,制冷系統(tǒng)開始啟動(dòng),使試件箱內(nèi)環(huán)境溫度接近室溫。

注1：浸泡試件的容器中,盛的溶液與試件的體積之比應(yīng)控制在3±0.1。

注2：在試驗(yàn)過程中應(yīng)定期檢查溶液的ph值,一 般在第 一 個(gè)月每周檢查一 次,以后每隔15個(gè)循環(huán)測(cè)試一 次,始終保持溶液ph值在6-8之間,溶液溫度控制在20-25℃。

試件冷卻到室溫后,完成一 個(gè)干濕循環(huán)試驗(yàn)過程,然后放入溶液,按照上述步驟（1）-（4）方法進(jìn)行下一 個(gè)干濕循環(huán)。

5、每10個(gè)干濕循環(huán)進(jìn)行一 次受測(cè)試件的稱重試驗(yàn),并同時(shí)做一 組抗壓或抗折強(qiáng)度試驗(yàn),并觀察表面損傷情況。

6、在進(jìn)行干濕循環(huán)試驗(yàn)時(shí),需準(zhǔn)備同樣數(shù)量試件進(jìn)行標(biāo)準(zhǔn)養(yǎng)護(hù),作為測(cè)試基準(zhǔn)抗壓或抗折強(qiáng)度的對(duì)比試件。

7、當(dāng)質(zhì)量耐蝕系數(shù)低于95％或抗壓強(qiáng)度（立方體試件）耐蝕系數(shù)低于85％或抗折強(qiáng)度（棱柱體試件）耐蝕系數(shù)低于70％或干濕循環(huán)次數(shù)達(dá)到50次即停止試驗(yàn)。
