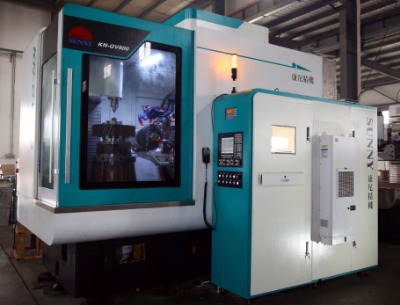

kn-gv800a數控成形砂輪磨齒機的簡單介紹

kn-gv800數控成形砂輪磨齒機的被加工零件采用立式安 裝方式,機床共設有七個交流伺服軸,系統由程序控制自動工作。具有在線測量、自動對齒、磨削余量自動分配及誤差補償?shù)裙δ堋?/p>

kn-gv800a數控成形砂輪磨齒機的詳細信息

kn-gv800數控成形砂輪磨齒機的被加工零件采用立式安 裝方式,機床共設有七個交流伺服軸,系統由程序控制自動工作。具有在線測量、自動對齒、磨削余量自動分配及誤差補償?shù)裙δ堋?/p>

砂輪修整采用隨動的三軸聯動法向修整方式,縮短了砂輪修整輔助時間,提高了工作效率,同時可修整任意齒形,大幅提升了金剛滾輪的使用壽命。

機床可加工4級精度齒輪（gb/t10095.1-2008）.適用于：風電、礦山機械及各類減速機行業齒輪的磨削加工。

機床特點：該機床采用獨立的三軸數控砂輪修整,具有以下優點：

1）可降低對金剛滾輪的輪廓形狀要求,延長金剛石滾輪的使用壽命,大大降低用戶的使用成本。

2)使用同一金剛石滾輪即可修出任意方向的直線、圓弧、漸開線及其組合曲線且齒形不受金剛石滾輪形狀磨損影響,修整精度高。

3）修整器的安 裝位置與磨頭砂輪位置相對固定,可在任意（非磨削）位置修整砂輪,減少了砂輪修整器的空行程時間,大幅提高生產效率。

該機床配備在線自動測量系統,具有被加工齒輪在線測量、自動對齒、齒形誤差補償?shù)裙δ�。采用連續掃描式測頭,具有檢測精度高、速度快等特點。

該機床加裝自主開發的加工軟件,還可加工擺線輪,機床適應性好

技術參數：

1.工件較大外徑：φ800mm

2.工件較小根徑：φ80mm

3.分齒數：任意

4.加工模數范圍：2-20mm

5.較大齒寬：450mm

6.較大輪磨深度：45mm

7.較大螺旋角：±45°

8.較大良好角距：900mm

9.砂輪沿工件徑向進刀軸行程：640mm

10.砂輪沿工件軸向進刀軸行程：500mm

11.砂輪直徑范圍：φ250~φ400mm

12.較大砂輪厚度：100mm

13.砂輪工作轉速范圍：1600~4000rpm

14.磨具大功率：20kw

15.工作臺外徑：φ660mm

16.工作臺大承重：2000kg
