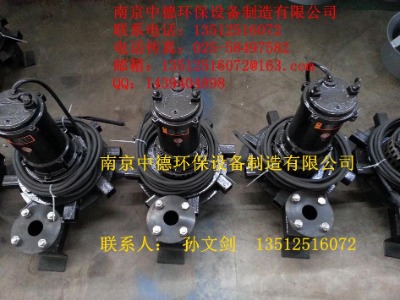

qxb潛水離心式曝氣機

1.設備名稱：潛水離心式曝氣機

2.設備型號：qxb-1.5

3.性能參數

    　　　型  號

 技術參數

   qxb-1.5

     功率　 　 kw

   1.5

   電流　　　a

 4

   電壓   v

   380

  轉速   r/min

 1470

 頻率   hz

 50

 絕緣等級

 f

 潛入深度  m

 2

 進氣量  m3/h

 22

 數  量  套

 14

 4、用途

潛水曝氣機用于污水處理廠的曝氣池,曝氣沉砂池,也可用于小型污水處理裝置、工業廢水處理和養魚塘增氧。

2、特點

1）結構緊湊,占地面積小,安 裝方便。

2）除進氣口外,其余部分潛入水中,噪音小。

3）吸入空氣多,產生氣泡多而細,溶氧率高。

4）無需提供氣源,省去鼓風機,工程投資少。

5）采用引進德國abs技術,葉輪采用無堵塞式,運行安 全、可靠。

5、技術要求

  4.1 潛水離心式曝氣機由潛水電機、進氣管、混合室、消聲器和曝氣盤等組成。

  4.2  潛水離心式曝氣機能夠在規定的范圍內正常工作,無汽蝕發生,運行噪音小于70分貝,運行平穩,電動機具有足夠的額定功率。

  4.3  潛水離心式曝氣機的所有承壓零件均作氣壓試驗,試驗壓力為其設計壓力的2倍,但不低于0.2mpa,歷時5min而無泄漏現象。

  4.4  潛水離心式曝氣機在組裝后,進行0.2mpa氣壓試驗,歷時5min而無泄漏現象。

  4.5  潛水離心式曝氣機噴涂環氧樹脂防腐漆,涂層厚度大于300μm,其表面光亮,無砂眼、裂痕等,過流部件采用噴涂環氧樹脂防腐漆。

4.6潛水離心式曝氣機輪、轉子作動平衡試驗,平衡精度為g6.3級。

4.7不銹鋼銘牌牢固地固定在每臺潛水離心式曝氣機的明顯的地方,銘牌采用沖壓的數字標志。

4.7每臺潛水離心式曝氣機的起吊耳置于曝氣機的上蓋的重心附近,牢固、可靠。

5、結構特點

  5.1 潛水離心式曝氣機4kw以上油室和電機腔內設有漏水保護報警功能。

  5.2 潛水離心式曝氣機葉輪采用高效無堵塞設計,為大通道葉輪,葉輪為整體鑄造,葉輪與軸之間采用內部防松鎖定裝置,葉輪能方便地從底部抽出。

  5.3 電纜電線密封采用特制的硫化橡膠密封頭,能方便地進行更換并能有效地密封,電纜線采用ycw型防油橡套電纜,隨機電纜長度為10m,或根據用戶要求配置。

   5.4  潛水離心式曝氣機采用機械密封結構型式進行密封,分別處于油室內,確保正�？煽抗ぷ�,油室具有足夠的空間容納膨脹的油量,并能方便地更換。

   5.5  電動機采用鼠籠式感應潛水電動機,防護等級為ip68,定子繞組采用f級絕緣,定子繞組采用h級絕緣,起動電流不大于額定電流的5倍,效率85~95％,滿負荷功率因素 ≥0.8。

6、主要材質

  6.1  潛水離心式曝氣機機座、機殼等用ht250鑄鐵鑄造,具有一定的耐腐蝕性,并能承受一定負荷的沖擊。

  6.2  潛水離心式曝氣機電機軸采用2cri13制造,在結構設計上采取了消除應力集中的措施。

 6.3 潛水離心式曝氣機的機械密封均奉化飛固的產品,根據抽送介質情況可分別采用碳化硅／碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質,機械密封的設計使用壽命為35000小時以上。

 6.4 潛水離心式曝氣機的軸承采用nsk軸承,其累計設計運行壽命可確保在25000小時以上。

6.5潛水離心式曝氣機的靜密封采用丁晴-70 o型圈。

6.6潛水離心式曝氣機所有緊固件材質為不銹鋼。

7、質量保證

  每臺潛水離心式曝氣機在組裝完畢后,進行性能測試,確保機組的整體性能符合有關標準,保證運行時間不小于8000小時,機組的設計使用壽命不小于6年。

8、安 裝及調試

  潛水離心式曝氣機采用移動式進行安 裝,能方便地進行安 裝、調試和維護保養。

9、運行控制

  每臺潛水離心式曝氣機均引出動力電纜和控制保護信號電纜線,與專用控制設備相接可對潛水離心式曝氣機進行過載、缺相、短路、泄漏、超溫等保護和提供相應的信號指示,可確保機組可靠運行。

  監測裝置：電機定子溫度監測,在電機的三相定子繞組線圈上設有溫度傳感器,并配置熱保護開關（設置在150oc時動作）,以便超溫時停機。

 機旁端子箱：具備進、出引線端子,并具備運轉、停機、電源顯示和就地手動開機、停機及緊急狀態下急停自鎖功能,很大地方便了安 裝、調試和檢修工作。

10、供貨范圍

配套完整的潛水離心式曝氣機,包括潛水離心式曝氣機主機、消聲器、進氣管等。
