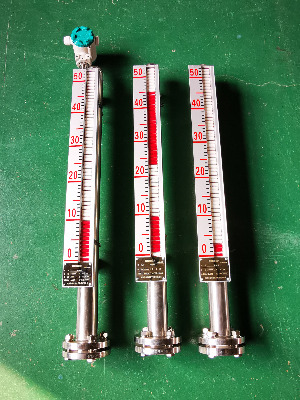

1、磁翻板液位計根據浮力原理和磁性耦合作用研制而成中,其基本的工作原理就是：測量本體管中有一個根據被測液體介質的密度制作的浮子,浮子內部放置的是磁鋼,磁翻板液位計浮子的直徑比本體管直徑小一點,但間隙也不能太大,可以保證浮子順暢地在管子中上下浮動。當被測容器中的液位升降低時,液位計本體管中的磁性浮子在浮力的作用下隨之升降,浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱 翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時 翻柱由紅色轉變?yōu)榘咨?磁翻板液位計指示器的紅白交界處為容器內部液位的實際度,從而實現液位清晰的指示。

2、磁耦合液位計也稱為磁翻板液位計,它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色）,進而反映容器內液位的情況。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊,可以變送輸出電阻值信號、電流值（4～20ma）信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。

磁翻板液位計產品結構

儀表的上下閥裝有法蘭接頭,與容器連接構成連通器,由玻璃管內直接指示容器內的液位。

結構形式為"普通型"-d"保溫型"-w兩種,保溫型裝有加熱或冷卻裝置。該裝置加熱時可用蒸汽,蒸汽壓力不大于0.6mpa,冷卻時可用循環水,這樣可以調節介質的流動性能,保溫套接管尺寸為g1/4內螺紋。

在上下閥內裝有鋼球,當玻璃因意外事故破壞時,鋼球在容器內壓力的作用下自動密封,防止容器內的介質繼續外流。

在儀表上端針型閥上裝有限塞螺釘,可供放氣之用,下端針型閥上也裝有限塞螺釘,可供放空、取樣、排污、清洗

此產品結構與v錐流量計(孔板流量計)有相似之

磁翻板液位計工作原理：

磁翻板液位計是基于連通器和磁性耦合原理實現液位的實時測量。當被測容器中的液位升降時,浮筒內的磁性浮子也隨之升降,浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°,翻片兩面分別涂有不同顏色（通常為紅色和白色）,以指示液位的位置一般地,當容器內液位上升時,翻片由白色轉變?yōu)榧t色,當容器內液位下降時,翻片由紅色轉變?yōu)榘咨?指示器的紅白交界處為容器內液位的實際度,從而實現液位的測量。

2、工作原理,當脈沖信號隨著波導絲傳遞的時候,遇到帶有磁性的浮子,兩個磁場形成螺旋形磁場它作用于波導絲上并產生超聲扭轉波,然后扭轉波返回傳到傳感線圈時被轉換成橫向感應力,通過磁場發生變化之后產生感應電壓。脈沖信號和扭轉波產生時間差來確定浮子的位置,按照時間差的大小數值顯示液面的低,通過信號轉化器進行比例輸入,從而檢測出的液位位置變化。
