 zpbg型高壓噴射泵

zpbg型高壓射流泵

高壓噴射泵 小型射流泵 濟寧市市中區展翔工礦配件廠專業生產各種泵類,射流泵,噴射泵等,價格低質量好服務優,技術精湛,全國銷量領先。

zpbg噴射泵（高壓）本裝置用于大、中型水泵不安 裝底閥時開車前抽吸引水,多安 裝在礦山井下中央泵房。利用泵房內的壓力水或壓縮空氣做動力,根據射流原理使泵及吸入管內產生負壓而充滿引水,達到無底閥運行的目的。泵吸入管去掉底閥后,與有底閥時比較,可節電5~30％。根據工作水壓的大小,本裝置分低壓——d（≤1.6mpa)、中壓——z（≤4mpa）和高壓——g（≤10mpa）三種。壓縮空氣或蒸汽的壓力為0.2~0.5mpa。

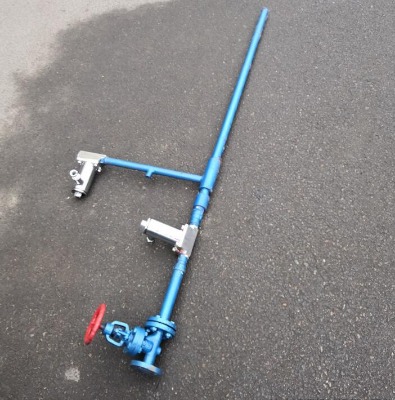

zpb型噴射泵總成是由zpb型噴射泵,閥門,真空表,管道及管件組成�？偝梢蚬ぷ鹘橘|的不同壓力,而分成不同規格。

zpb型噴射泵總成的型號規格

注： zpbg噴射泵（高壓）工作壓力40-100kgf/cm （4.0-10.0mpa）,使用j43(53)h-100高壓閥門

型號 zpbd型 zpbz型 zpbg型

工作介質壓力

工作介質

工作壓力水kgf/cm2 2-16 16-40　 40-100

壓力氣（汽）kgf/cm2 2-5 2-5 2-5

控制工作介質閥門型號 j41-16 j43(53)h-40 j43(53)h-100

安 裝使用狀況

根據水泵使用現場,可分為單臺與多臺水泵運行的安 裝形式。

單臺水泵的安 裝,每臺噴射泵只對該臺水泵進行吸氣吸上引水。

多臺水泵安 裝如圖所示。這種安 裝形式多臺水泵共同使用多臺zpbg噴射泵（高壓）,由于在煤礦井下主泵房使用時,采用多工作介質（即高壓水、壓縮空氣、備用水源）為動力,和多臺zpbg噴射泵（高壓）并聯,互為備用,做到了任意一臺zpbg噴射泵（高壓）,工作時能起動任意一臺水泵,實現了井下中央水泵房全去掉水泵底閥。因此,稱該安 裝形式為多*動*力、多臺噴射泵并聯、互為備用的上水系統。

多臺zpbg噴射泵（高壓）并聯示意圖

注意事項

1、開放小型高壓閥門時：當采用截止閥時要注意反閥門開大,防止因開放小而水流量不足不能使噴射泵工作；當采用旋塞閥時要注意緩慢開放,避免因突然開放造成液壓撞擊而損壞噴射泵。

2、水泵取消底閥后,應把水泵平衡室的氣水引到吸水管內,同時要求水泵兩側盤根密封不漏氣,防止氣水管和盤根在噴射工作時空氣進入泵體而影響吸水效果。
