polytec是非接觸式激光振動測量系統的主要供應商。瑞鴻科技與polytec合作,提供他們的全系列產品解決方案。

產品介紹

1. 激光測振儀

polytec激光測振儀, 采用激光作為探測手段,無需在被測表面布線和安 裝定位,對被測表面無任何附加質量影響,僅使用激光便可測量哪怕是輕型的部件在高頻下的振動,并能完成超遠距離測量。

特點：

非接觸式,振動測量；

不引入附加質量,不對被測物體產生任何影響；

短時間內獲取大量測量點的測試數據,能夠?qū)崿F(xiàn)快速測量；

一些物體內部的隱藏點,只要激光能夠到達的地方都能實現測量；

能夠進行超遠距離的測量,300m+,高溫度,高壓,易燃易爆,核威脅等；

廣泛地應用于機械工程、聲學及其它工程學科和科學領域中,亦可對熱物體、旋轉表面、超聲波工具和復雜敏感的 結構進行測量；

測量位移和加速度頻率：0hz ~ 30mhz；速度：50nm/s ~40m/s； 位移：2pm ~ 10m；加速度：10-8 g – 107 g。

2. 單點式激光測振儀

全新的vibroflex系列模塊化設計理念,可根據實際測試需求進行靈活配置。7 種頻率上限可供選擇, 從50khz到24mhz,覆蓋聲學和超聲范圍；當對速度分辨率有較高要求時,超高分辨率時的測量范圍可低至1mm/s（滿量程）。

應用領域：

（1）汽車零部件（如：剎車片、發動機、車門等）

（2）航空航天工業（如：航空發動機、渦輪葉片等）

（3）數據存儲系統（如：硬盤）

（4）建筑物、橋梁或者其他大型戶外構筑物

（5）設備的預先維護、在線質量檢測

單點式激光測振儀搭配不同光學頭,滿足更多特殊領域的應用。

 vfx-i-110光學頭

 結構堅固,適用于苛刻的工業環境。可以穿人工氣候室的透明介質（如玻璃）

 進行測試,或者進行水狀流體耦合超聲分析。

 vfx-i-120紅外光學頭

 靈敏度高,適用于生物、旋轉或運動物體的表面,xtra激光技術非常適合于ndt、 遠距離測量、準靜態位移測量和激振器反饋控制等具有挑戰性的振動測量應用。

 vfx-i-130緊湊式光學頭

 專為空間受限環境設計,適用于具有挑戰性的企業生產、顯微技術或生物應用。

 vfx-i-140光纖式光學頭

 適用于受測試空間制約的近距離測試。光纖式光學頭還能進行差分測試,即獲取兩個采樣點之間的相對運動。差分干涉儀將光學信號路徑上的不同運動矢量分離開來,分辨率高,并具有相位穩定性。因此,光纖式光學頭可以提取劇烈振動結構上的部件的微小振動。

3. 旋轉式激光測振

非接觸式測量任意形狀旋轉結構的角速度和角位移,幫助客戶分析結構的旋轉動力學。帶寬1

0 k h z ,轉速能達20000rpm,采用數字式解調和濾波,高信噪比。光學頭采用緊湊式設計,能在狹小空間內執行測量。當在工業環境中工作時,光學頭配備有一體化的氣嘴,防止塵土和油污進入光學頭。

非接觸式測振儀特征：

（1）顯示方式：數值模式、頻譜模式。

（2）存儲功能：可存儲100×100組測量結果(100個測點,每個測點存儲100組數據),100個頻譜圖(每個測點存儲一個頻譜圖)。

（3）儀器能實時顯示被測頻譜。

（4）儀器可以根據設定的警戒線繪制柱狀圖。

（5）簡單故障診斷：當量值超過報警值時顯示報警,儀器自動進入頻譜分析狀態,表示測量值限度。

（6） 接通打印機,打印測量數據和頻譜圖。

（7）連接微機,形成趨勢分析圖,分析測量數據(配合上位機軟件)

（8）顯示器：320×200點lcd(帶led背光)

（9）兩個探針可用：高靈敏度的探頭(小信號值)和低靈敏度探頭。

應用領域：

（1）傳動系統

（2）燃氣輪機

（3） 發電機

（4） 打印機和復印機

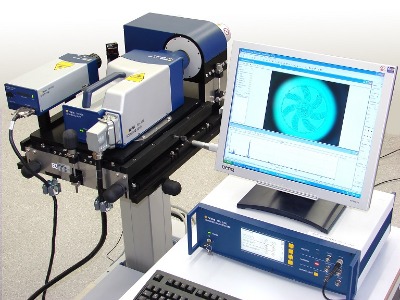

4.  全場掃描式激光測振儀

psv-500系列已廣泛地應用于研究和開發中,如nvh、聲 學、結構動力學、超聲 和fem有限元模型驗證等,高頻型號還能用于無損檢測。提供兩種模式分別為1d和3d。

三維系統采用三臺激光干涉儀,計算機控制這三路激光在掃描過程中始終照射在目標的同一位置,掃描完畢后,由軟件自動完成多區域掃描三維數據的拼接,并迅速

輸出三維振型。

應用領域：

（1）復雜結構的3d試驗?zāi)�態分析

（2）ods工作變形分析

（3）聲學 & nvh

（4） 超聲 & 無損檢測

（5）應力應變測試

（6） 升級成robovib®機器人測振站,全自動化完成模態振型測量

mpv-800能多個通道同步測量,在時域和頻域上重現被測物體的工作變形,獲取被測物體的三維動態特性。

應用領域：

（1）全場評估沉淀和衰變事件

（2） 非穩態過程(例如流體機械、閥門)

（3） 環境監測

（4）電驅動裝置和內燃機的啟動過程

（5）瞬態事件(例如沖擊、開關)

5. 顯微式激光測振儀

msa-600集面外振動、面內振動及表面形貌測量功能于一體。基于激光多普勒原理的面外振動測量模塊,實時顯示測量數據,位移分辨率達亞pm級； 基于頻閃法的面內振動測量模塊,能直觀生動地顯示結構面內振動特性； 基于白光干涉原理的形貌測量模塊,可在幾秒鐘內提供數以百萬計的結構三維表面數據。

應用領域：

（1）面外振動（單點振動或兩點間的相對振動）

如： 梳齒驅動器、射頻m e m s 開關、f e m 有限元模型驗證、cmut、pmut超聲換能器、 mems薄膜壓力傳感器、pzt壓電懸臂梁等

（2）面內振動

如：梳齒驅動器、mems扭轉激振器、壓電陶瓷制動器的橫向運動

（3）表面形貌

如：梳齒驅動器、微型齒輪、微流量傳感器、懸臂梁等表面形貌

用于微型部件的3d振動分析,橫向分辨率高,亞pm級的位移分辨率,揭示重要振動細節。有兩種配置可選：掃描型和非掃描型。測量完畢后,psv軟件迅速輸出可視化3d振型及進行廣泛的數據分析。

應用領域：

（1）慣性傳感器,如加速度計和陀螺儀

（2）微機電傳感器和致動器 (mems)

（3）打印機噴墨頭

（4）壓力傳感器薄膜

（5）耳機、微型鏡頭等
