板式給料機驅動扭力支撐結構

一：板式給料機結構組成：

板式給料機由驅動機構、機架部、鏈板裝置、支重輪、拖鏈輪和拉緊裝置等零部件組成。

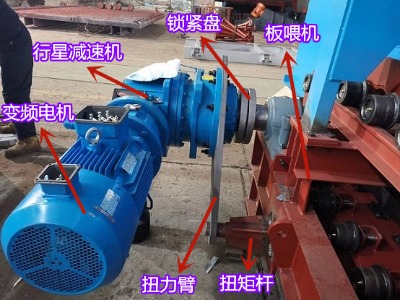

驅動機構由電機、減速機、鎖緊盤和扭力裝置組成,驅動機構通過鎖緊盤帶動鏈輪軸旋轉,從而對物料進行輸送。為了抵抗驅動機構隨鏈輪軸旋轉的力,扭力裝置需要固定在地基上或者機架上。

二：老式的板式給料機驅動機構結構

該結構包括驅動機構,驅動機構下端設置扭力臂,扭力臂下端設置有連接座,連接座與地基相連；其驅動機構9與重板主體5之間不相連。由于板式給料機工況惡劣、振動較大,驅動機構9單獨與地基11相連,造成驅動機構9的震動與主機的震動不同步,因此,這種不同步的震動對鏈輪軸8傷害較大,嚴重時可導致鏈輪軸8斷裂。

針對上述問題,我公司研制出一種使用壽命長,安 裝方便的板式給料機驅動扭力支撐結構。

三：板式給料機驅動扭力支撐結構技術方案如下,

驅動機構通過連接組件與板式給料機主體相連。

連接組件包括與驅動機構下端相連的銷軸一；銷軸一與連接架相連,連接架通過銷軸二與扭力架相連；扭力架端部與所述重板主體連接一體；銷軸一和銷軸二相互垂直。

四：使用效果：

1、將驅動機構和重板主體連接一體,在使用過程中,驅動機構與主機震動同步,杜 絕了鏈輪軸因震動不同而產生斷裂的現象。該結構安 裝時無需設立地基基礎,降低安 裝難度,提高安 裝效率。

2、可以實現兩個方向的轉動,便于在安 裝過程中進行微調,安 裝更加方便。
