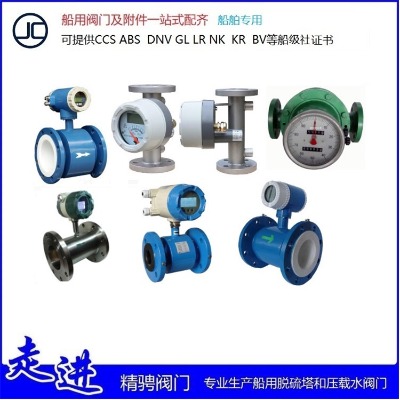

船用油流量計

船用油流量計

船用油流量計

一、船用油流量計介紹：

船用油流量計屬于容積式流量計一種,具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安 裝簡易等優點�？涩F(xiàn)場指示累積流量、瞬時流量,單次流量等,亦可輸出脈沖信號、4-20ma或1-5v模擬信號。測量精度較高：0.2、0.5級；前后不需要直管段,即使流量計靠近閥門、彎管、縮管、擴大管,也無需加裝直管段。在流量儀表中是精度較高的一類

二、船用油流量計測量原理

在儀表測量室進出兩端液體壓差的在作用下,一對橢圓齒輪在軸承上不停地轉動并排出液體,測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量q,單位時間橢圓齒輪旋轉次數為n,則在該時間內流過的液體體積量為nq。柴油流量計是由計量箱和裝在計量箱內的一對橢圓齒輪,與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動,所以不是密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時,由于進出口處產生的壓力差推動一對齒輪連續旋轉,不斷地把經初月形空腔計量后的液體輸送到出口處,橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

三、船用油流量計性能參數

連接方式: 法蘭連接:dn10～dn200

安 裝方式: 水平、垂直

精度等級: 普通型0.5級,高精度0.2級

耐壓: 普通型1.6mpa,高壓型3.2mpa

耐溫度: 普通型＜120℃,高壓型＜200℃

制作材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

可以選裝油品過濾器表頭顯示：指針累積、回零、脈沖輸出、4-20ma輸出、液晶顯示、通訊輸出儀表型號：lc-11顯示、12顯示加信號、13信號輸出、h回零、n高粘、t高溫、y液晶顯示測量介質：液體、各種油品口徑規格：10---200流量測量范圍：0.04-340 m3/h測量精度：0.5級 0.2級被測介質溫度：-20℃-100℃ ,zui高+200℃工作壓力：1.6mpa 2.5mpa 6.4mpa輸出信號：脈沖、4--20ma、rs485通訊類型：rs485電源：dc12v ---dc24v安 裝方式：法蘭連接、螺紋連接防爆等級：exiaiibt4防護等級：ip65     按照要求正確安 裝后的流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的流量計量儀表。但是,如果使用時被測介質的流量過。

小,儀表的泄漏誤差的影響就會突出,不能再保證足夠的測量精度。因此,不同型號規格的流量計對zui小使用流量有一允許值,只有當實際被測流量大于該下限流量允許值時,測量精度才能得到保證。

其次,使用要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,而且有使齒輪發生卡死的可能。為此,流量計在儀表所規定的使用溫度范圍內使用。

四、船用油流量計選型編碼cs-lc-1805 經營標識基本型號lc 橢圓齒輪流量計基本型號口徑選擇-通徑大小材料選擇-a 鑄鐵 -e 鑄鋼 -b 不銹鋼輸出信號-2 無信號輸出 -3 脈沖 dv24v供電 -4 4～20ma dv24v供電復零功能-n 無復零功能 -f 復零功能過濾器-n 無過濾器 -g 含過濾器流量選擇流量范圍

五、船用油流量計選型參數：

流量計連接方式: 法蘭連接:dn10～dn200

安 裝方式: 水平、垂直

流量計可選擇口徑系列: dn10,15,20,25,40,50,80,100

壓力損失: ≤0.1mpa

精度等級: 普通型0.5級,高精度0.2級

介質壓力: 普通型1.6mpa,高壓型3.2mpa

汽油流量計粘度范圍: 普通型:0.6～200mpa.s,

介質溫度: 普通型＜120℃,高壓型＜200℃

表體材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等
