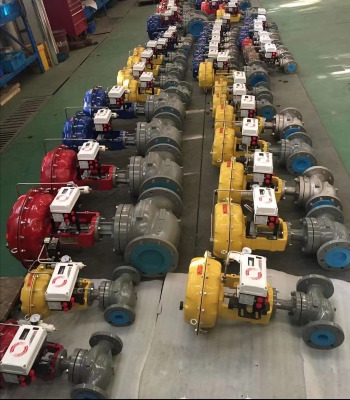

氣動調節閥就是以壓縮氣體為動力源,以氣缸為執行器,并借助于閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。氣動調節閥的特點就是控制簡單,反應快速,且本質安 全,不需另外再采取防爆措施。

氣動調節閥用途及特點
a、氣動調節閥的用途與特點用途 是一種直角回轉結構,它與閥門定位器配套使用,可實現比例調節; v型閥芯適用于各種調節場合,具有額定流量系數大,可調比大,密封效果好,調節性能靈敏,體積小,可豎臥安 裝。適用于控制氣體、蒸汽、液體等介質。
b、特點：是一種直角回轉結構,由v型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構,啟動扭矩小,具有較好的靈敏度和感應速度;超強的剪切能力。
c、氣動活塞執行機構采用壓縮空氣作動力源,通過活塞的運動帶動曲臂進行90度回轉,達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
d、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件,它按控制信號壓力的大小產生相應的推力,推動調節機構動作。閥體是氣動調節閥的調節部件,它直接與調節介質接觸,調節該流體的流量。

氣動調節閥安 裝原則
（1）氣動調節閥安 裝位置,距地面要求有一定的高度,閥的上下要留有一定空間,以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥,必須保證操作、觀察和調整方便。
（2）調節閥應安 裝在水平管道上,并上下與管道垂直, 一般要在閥下加以支撐,保證穩固可靠。對于特殊場合下,需要調節閥水平安 裝在豎直的管道上時,也應將調節閥進行支撐（小口徑調節閥除外）。安 裝時,要避免給調節閥帶來附加應力）。
（3）調節閥的工作環境溫度要在(－30～+ 60),相對濕度不大于95％。
（4）調節閥前后位置應有直管段,長度不小于10倍的管道直徑（10d）,以避免閥的直管段太短而影響流量特性。
（5）調節閥的口徑與工藝管道不相同時,應采用異徑管連接。在小口徑調節閥安 裝時,可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。
（6）要設置旁通管道。目的是便于切換或手動操作, 可在不停車情況下對調節閥進行檢修。
（7）調節閥在安 裝前要徹底清除管道內的異物,如污垢、焊渣等。

氣動調節閥使用注意事項
1、 本閥應存放在干燥的室內,通路兩端必須堵塞。不準堆置存放
2、 長期存放的調節閥應定期檢查,清除污垢,在各運動部分及加工面上應涂以防銹油,防止生銹。
3、 本閥應安 裝在水平管道上,必須垂直安 裝。閥桿向上。
4、 必修按圖示箭頭所指示介質流動方向進行安 裝。
