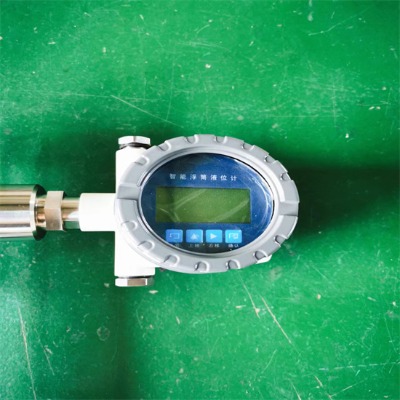

浮筒液位計簡介：

浮筒液位計是根據阿基米德定律和磁耦合原理設計而成的液位測量儀表,儀表可用來測量液位、界位和密度,負責上下限位信號輸出。一般用于測量壓力容器內液位,由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浮筒液位計在測量液位時,浸在液體中的浮筒收到向下的重力,向上的浮力和彈簧扭力的復合作用,當這三個力達到平衡時,浮筒就靜止在某一位置,當液位發生變化時,浮筒所受浮力相應改變,平衡狀態被打破,從而引起彈力變化來達到新的平衡,通過指示器內磁感應原件和傳動裝置使其指示出液位。

浮筒液位計原理：

浸在液體中的浮筒受到向下的重力,向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時,浮筒就靜止在某一位置。當液位發生變化時,浮筒所受浮力相應改變,平衡狀態被打破,從而引起彈力變化即彈簧的伸縮,以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣,通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。

基于位移測量原理,懸掛在測量彈簧上的位移筒體沉浸在被測液體中,并受到阿基米德向上浮力作用,其作用力與排開液體質量成正比。根據液位高低,筒體浸入深度不同,向上浮力發生變化,測量彈簧將要作相應延伸,以達到測量結果。

浮筒液位計主要技術參數

測量范圍：300～3000mm

精 度：液位測量±0.5％fs,界位測量±1％fs

重 復 性：≤±0.25％fs

電 源：12～30vdc

輸出信號：模擬量：4～20ma

數字量：hart

液晶顯示：模擬量或液位、界位、溫度、扭力管轉角及百分數范圍

最小密度差：0.05 g/cm3

工作壓力：2.5～32.0mpa

介質溫度：常溫型：-40～150℃ 高溫型：150～350℃

環境溫度：-40～80℃

接液材質：浮筒：304；316

外浮筒：碳鋼；304；316

扭管：316

浮筒液位計用于測量液位、界位或密度的儀器,輸出4～20mad信號,并提供hart 通信協議輸出�？色@取來自過程、智能液位控制器或浮筒測量室的信息,儀表測量精度比較高、性能比較可靠、長期穩定性比較好、使用比較方便,適用于電力、石油、化工、冶金、環保、建筑、食品等各行業生產過程中的液位、界位測量與控制。

控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中,與扭力管系統剛性連接,扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值,在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化,從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件,使固定在杠桿組件上的磁鐵發生位移,繼而被元件感知并轉換為電勢。數字液位控制器采用微控制器與相關的電子線路測量過程變量,提供電流輸出,驅動顯示及提供hart 通信能力。微控制器接收經環境溫度補償與線性化了的電信號,同時也補償由于過程溫度變化而引起的液體密度的變化�？娠@示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分數范圍等。

浮筒式液位計由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力,向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時,浮筒就靜止在某一位置。當液位發生變化時,浮筒所受浮力相應改變,平衡狀態被打破,從而引起彈力變化即彈簧的伸縮,以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣,通過指示器內磁感應元件和傳動裝置使其指示出液位。

電浮筒液位計可用來測量液位、界位或密度,輸出4～20madc 標準直流信號,并提供hart 通信協議輸出�？刂破髋c浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中,與扭力管系統剛性連接,扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值,在這種合力作用下的扭力管扭轉角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化,從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件,使固定在杠桿組件上的磁鐵發生位移,繼而被元件感知并轉換為電勢。液位控制器采用微控制器與相關的電子線路測量過程變量,提供電流輸出,驅動lcd 顯示及提供hart 通信能力。微控制器接收經環境溫度補償與線性化了的電信號,同時也補償由于過程溫度變化而引起的液體密度的變化�？娠@示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分數范圍等。
