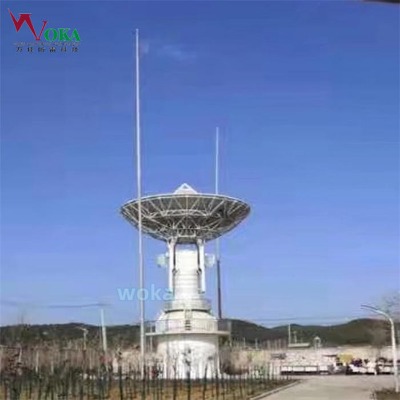

機場導航雷達站rft-l-3玻璃鋼避雷針 7米防側閃透波避雷針 手動升降桅桿

雷達站玻璃鋼避雷針設計要求:

在雷達站建筑物的設計、施工時,應按以下要求在天線平臺預留安 裝接閃桿的基礎。

1至少有一根接閃桿設置在雷暴過程的主要來向上。

2接閃桿宜均勻?qū)ΨQ設置在結構梁或結構柱上。

3接閃桿與天線罩邊緣垂直投影的水平距離宜不小于3 m。

玻璃鋼避雷針技術參數

序號 測 試項 目 測 試 數 據

1 比重（g/cm3） 1.9-2.1

2 拉伸強度 縱橫合計600（可按需分配）

3 拉伸模量 縱向20,橫向5.5

4 彎曲強度 縱向430-450,橫向150-170

5 彎曲模量 20

6 壓縮強度 縱向430-450,橫向150-170

7 壓縮模量 20

8 避雷針本體常用溫度范圍 -50oc---150oc

9 避雷針本體熱傳導率（kcal/mh） 0.24-0.28

10 線膨脹系數（e-6/oc） 24(縱向)

11 伸張率 2％±0.25

12 吸水率 2％±0.05

13 針強度 50-80

14 雷電通流量 400

15 避雷針本體工頻耐壓 ＞100 (長度300mm,時間60s)

16 避雷針本體泄漏電流（μa） 4.6＜20 (施加電壓100 kv, 長度300mm)

17 抗風強度（m/s） 60

玻璃鋼避雷針的安 裝：

1.玻璃鋼避雷針的裝配和安 裝是施工現場進行的,裝配時,在接閃器裝入玻鋼管之前,先將長1米截面積70mm的銅線一端接線鼻子后,與接閃器下端的螺紋用 m1012 的螺栓連接并焊接在基座戒底板 (用戶自備)上,注意：基座或底板的安 裝螺栓須與建筑鋼筋進行焊接;

2.先將玻璃鋼接閃器下部的 m36 和玻鋼管(一)的 m36 內壁的螺紋抹上粘接劑 (粘接劑 由低分子650聚酰樹脂和環氧樹脂混合而成),然名旋入,待固化;以此類推待整個避雷針裝配好,固化名(在此期間可調節避雷針的直線度不大于10mm),(固化時間按粘接劑 上規定的時間),在每節粘接處打孔,攻絲 m8(深度打穿兩管壁厚),緊定螺釘尺寸為 m8x25,螺釘旋入名,再在螺釘頭部抹上粘接劑 ;

3.用塔吊將已組裝好的玻璃鋼避雷針放置在法蘭底座的支柱內,灌上b-666 硅橡膠,吋時緊固其的8顆定位螺釘,以調整垂直度(目測)使其滿足要求,再將其固定;
