35kv預制艙式變電站接地電阻施工方案：

一、工程概況

35kv 預制艙式變電站的接地電阻一般應不大于 2ω,通常取值在 1ω 以下。不過在一些特殊情況下,如土壤電阻率較高、占地面積較小等,可適當放寬要求。施工區域包括站內設備基礎、架構基礎及周邊一些范圍,施工內容涉及接地體敷設、連接以及降阻措施的實施等。

二、施工準備

1.技術準備

組織施工人員進行技術交底,熟悉施工圖紙、設計要求及相關規范（如《交流電氣裝置的接地》）。

根據站址地質勘察報告,確定土壤電阻率分布情況,制定針對性的施工方案。

2.材料準備

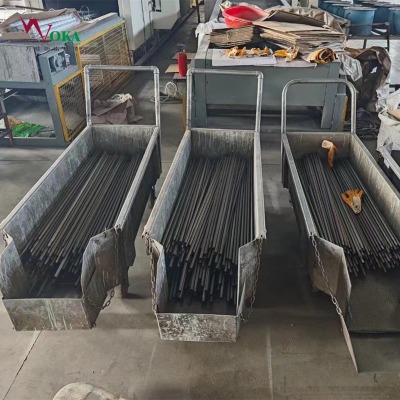

接地體材料：選用復合接地體、燒制接地模塊、熱鍍鋅扁鋼（如 - 60×8mm）、角鋼（∠50×5mm）、鋼管（φ50mm,壁厚 3.5mm）等,材料應具有質量合格證書,鍍鋅層均勻、無脫落。

降阻材料：根據土壤條件選擇合適的有效降阻劑 、長效防腐降阻模塊等。

輔助材料：焊條、瀝青漆、防腐膠帶等。

3.設備準備

施工機械：挖掘機、裝載機、電焊機、接地電阻測試儀等。

測量儀器：全站儀、水準儀等用于施工定位和標高控制。

三、施工工藝流程

1.接地網測量放線

利用全站儀根據設計圖紙在施工現場放出接地網的輪廓線,確定水平接地體和垂直接地體的位置,并做好標記。

2.接地體敷設

水平接地

采用人工或機械開挖接地體溝槽,溝槽深度一般為 0.8 - 1.0m,寬度滿足施工操作要求。

將加工好的燒制接地模塊、扁鋼水平敷設在溝槽內,模塊之間用扁鋼采用搭接焊接,搭接長度不小于扁鋼寬度的 2 倍,且至少三邊焊接。焊接應牢固、無虛焊,焊縫處應做好防腐處理,如涂刷瀝青漆。

水平接地體應形成環形或網格狀,網格尺寸根據設計要求確定,以增加接地網的散流效果。

垂直接地體

在水平接地體的交叉點或規定位置,采用人工或機械方式將垂直接地體打入地下,打入深度應符合設計要求,一般為 2.5 - 3m。

垂直接地體與水平接地體采用焊接連接,焊接處應保證牢固、可靠,并做好防腐。

接地體連接與引出

接地體之間的連接應保證電氣導通良好,所有連接部位均需進行防腐處理。

從接地網引出接地端子,用于連接站內電氣設備、構架等,引出線應采用熱鍍鋅扁鋼或電纜,引出位置和數量根據設計要求確定。

降阻措施

降阻劑 的使用

在接地體周圍填充降阻劑 ,降阻劑 應按照說明書要求的比例加水攪拌均勻后倒入接地體溝槽或孔洞內,確保降阻劑 充分包裹接地體,填充過程中要注意避免降阻劑 出現空洞或不實的情況。

接地電阻測試與調整

在接地網施工過程中及完成后,使用接地電阻測試儀對接地電阻進行多次測試。測試點應均勻分布在接地網周邊和內部,測試方法應符合相關標準。

如果接地電阻值不滿足設計要求,分析原因并采取相應措施,如增加接地體長度、深度,進一步優化降阻措施等,直至接地電阻合格。
