產品特征

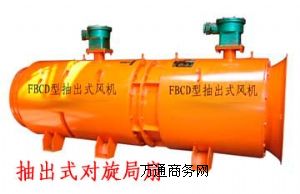

fbcd礦用隔爆型抽出式對旋軸流局部
通風機（以下簡稱抽出式通風機）是最新一代節能型局部通風機。該系列抽出式通風機具有結構緊湊、噪聲小、高風壓、大流量、效率高等特點。與普通軸流通風機相比，產生同樣的風量和風壓，使用抽出式通風機可減少通風機的使用數量或增加通風距離；其結構緊湊，便于在工程施工中運輸和安裝。根據不同的通風要求，既可整機使用，也可分級使用，從而減少能耗，節約能源。其結構型式為礦用隔爆型、兩級葉輪對旋、外包復式消聲、軸流式。
適用范圍
適用于煤礦井下含爆炸性物質（瓦斯和煤塵）環境下作抽出式局部通風。可以抽排井下局部瓦斯積聚或除塵裝備聯合使用排除工作面粉塵。該機具有高效低噪、高風壓、大風量等特點，是煤礦井下抽排瓦斯及粉塵的理想裝備。
結構特征
該抽出式通風機由集風器、機殼、電動機、葉輪、擴散筒、風筒接頭等部分組成（見下圖）。抽出式通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，抽出式通風機葉輪采用特殊材料制作，防靜電、防摩擦火花。因此，該抽出式通風機可作井下抽出式通風使用。 （見下圖）
fbcd礦用隔爆型抽出式對旋軸流局部通風機主要技術參
序號 規格型號 功率kw 風量m3/min 靜壓pa 電壓v 效率％ 噪聲db(a)
1 fbcd№5/2×5.5 2×5.5 200～140 400～2600 380/660/1140 ≥60 ≤25
2 fbcd№5/2×7.5 2×7.5 220～160 500～2900 380/660/1140 ≥60 ≤25
3 fbcd№5.6/2×11 2×11 280～200 700～3200 380/660/1140 ≥65 ≤25
4 fbcd№6/2×15 2×15 400～270 800～3600 380/660/1140 ≥65 ≤25
5 fbcd№6/2×22 2×22 450～280 900～4200 380/660/1140 ≥65 ≤25
6 fbcd№6.7/2×30 2×30 600～400 1000～5200 380/660/1140 ≥65 ≤25
7 fbcd№6.7/2×37 2×37 680～450 1000～5800 380/660/1140 ≥75 ≤25
8 fbcd№7.5/2×45 2×45 800～430 1200～6200 380/660/1140 ≥75 ≤25
外型及安裝尺寸見表
序號 規格型號 d1(mm) d2(mm) d3(mm) d4(mm) d5(mm) n-m a(mm) l(mm) h(mm)
1 №5.0/2×5.5 550 452 478 530 500 10-m10 550 1650 850
2 №5.0/2×7.5 650 502 528 580 545 12-m10 600 1787 1010
3 №5.6/2×11 730 562 588 670 620 12-m16 843 2258 1010
4 №6.0/2×15 780 600 626 724 660 12-m16 700 2458 1020
5 №6.0/2×22 780 600 626 724 660 12-m16 700 2458 1020
6 №6.7/2×30 819 673 699 792 730 12-m16 1003 2861 1028
