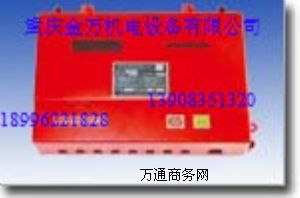

產品介紹 kjf86n(08)型監控分站（以下簡稱“分站”），是kj73n型煤礦安全監控系統井下部分的關鍵組成設備，以美國德州半導體公司msp430系列8位單片機為核心，能連續采集
傳感器信號，經單片機處理后按設定參數執行控制操作。該分站能與地面中心站計算機通訊，將采集信號傳送到地面中心站，也可執行中心站發出的各種遠程控制指令。該分站為礦用本質安全型產品， 防爆標志為：exibi，可應用于煤礦有瓦斯和粉塵爆炸的危險場所中
功能特點 具有8路本質安全傳感器輸入接口，每路接口能兼容模擬量及開關量傳感器。6路斷電控制輸出，其中近程斷電2/2路，遠程4/6路，能實現就地?cái)嚯姾瓦h(yuǎn)程斷電控制。能巡回顯示各路傳感器的值，顯示控制輸出狀態、通訊狀態等。 能與地面中心站通訊，傳送采集數據和接收控制命令。
技術參數 工作電源:本安電源 12vdc 工作電流: ≤300ma傳感器輸入路數：8/16路，兼容模擬量和開關量信號制式 模擬量輸入信號制式: 頻率型信號：200hz～1000hz，輸出高電 平時應不小于3v（輸出電流為2ma時），輸出低電平時不大于0.5v，其正脈沖和負脈沖寬度均不得小于0.3ms；1200hz～2000hz，輸出高電平時應不小于3v（輸出電流為2ma時），輸出低電平時不大于0.5v，其正脈沖和負脈沖寬度均不得小于0.15ms。開關量輸入信號制式：電流型信號：1ma/5ma，1～2 ma對應邏輯“0”，4～5 ma對應邏 輯“1”。
無源接點信號：截止?fàn)顟B(tài)輸出時，漏電阻不小于100kω；導通狀態輸出時，電壓降不大于0.5v（電流為2ma時截止?fàn)顟B(tài)對應邏輯“0”；導通狀態對應邏輯“1”
累計量:輸出高電平時應不小于3v（輸出電流為2ma時），輸出低電平時不大于0.5v，其正、負脈沖寬度不應小于0.3s，正、負脈沖的轉換時間不大于5ms。
斷電控制 a) 觸點（遠程）：無源觸點（常開、常閉可選），斷電輸出通道數為4/6 b) 電壓（近程）：高電平≥3v(帶2ma負載)，低電平≤0.5v；斷電輸出通道數為 2/2 模擬量輸入處理誤差不大于0.5％。累計量輸入處理誤差不大于0.5％。最大監控容量：kjf86n(08)：8路信號輸入（模擬量信號、開關量信號互換），6路控制量輸出 無源接點信號4個、電平型信號2個） 控制執行時間：分站甲烷超限斷電及甲烷風電閉鎖的控制執行時間不大于2s。
分站與接口的傳輸a) 分站與接口的傳輸數：1路；b)分站與接口的傳輸方式：主從式、半雙工、rs485、雙極性；c)分站與接口的傳輸速率：2400bps；d)分站與接口的最大傳輸距離：10km(使用mhy32、mhyvrp電纜，線徑截面不小于1.5mm2）；e)傳輸信號工作電壓峰峰值：5v～10v；f)傳輸信號工作電流峰值：不大于95ma；
最大傳輸距離a)分站到傳感器的最大傳輸距離2km(使用mhyvrp電纜，線徑截面不小于1.5mm2)；b)分站到斷電器的最大傳輸距離2km(使用mhyvrp電纜，線徑截面不小于1.5mm2)； c)分布電容：≤0.06μf/km；分布電感：≤0.8mh/ km；直流電阻：≤12.8ω
本安參數 ui:12.5v.dc ii：300ma； ci：2.2μf li：200μh
外形結構 結構類型：鋼結構防爆箱外形尺寸：kjf86n(08): 315×215×61(mm)整機質量：kjf86n(08): 2.6kg
環境參數 溫度: 0℃～40℃； 相對濕度: < 95％rh；大氣壓力: 80kpa～106kpa；機械環境: 無顯著震動和沖擊的場合；適用于有瓦斯和煤塵爆炸的危險環境中。
