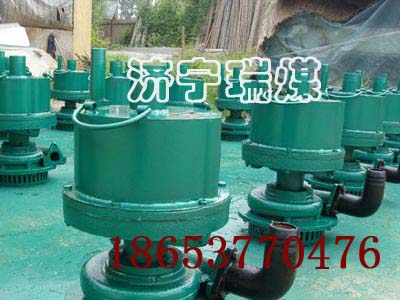

煤礦用風動潛水泵/fqw型礦用風動潛水泵廠家價格
風動排沙排污潛水泵，fqw煤礦用風動潛水泵，fqw煤礦用風動潛水泵廠家，fqw煤礦用風動潛水泵價格，fqw煤礦用風動潛水泵說明書，風動渦輪潛水泵，風泵、風動潛水泵、礦用風泵、礦用風動潛水泵、煤礦用風動潛水泵
礦用風動潛水泵fqw系列風泵概述
fqw型礦用風動潛水泵（以下簡稱風泵），是一種先進可靠的排水工具，此產品是以壓縮空氣為動力的礦用排水工具。結構緊湊、體積小、重量輕、揚程高、流量大、噪音小、經久耐用、易于安裝、操作、維修、移動,進風管與風鉆機風管共用等特點。適用于甲烷煤塵爆炸危險的煤礦井下掘進工作面、巷道、井底水窩及積水坑（井）等處排水作業，用于輸送清水或含有固體顆粒雜質（體積濃度小于2％）的污水，亦可適用于非煤礦山，輸送介質類的其他場合。
本公司生產的fqw型礦用風動潛水泵，是根據國內礦山井下施工的實際條件，設計的一種使用方便，運行可靠，結構緊湊，堅固，效率高，噪音低，維修方便的排水工具。
fqw型礦用風動潛水泵技術參數
|
風泵型號 |
額定 流量 m3/h |
額定 揚程 mpa |
額定 工作 氣壓 mpa |
工作 氣壓 范圍 mpa |
耗氣 量 范圍 m3/min |
通過 顆粒 最大 直徑 mm |
重 量 kg |
安裝外 形尺寸 mm |
|
fqw15-16/w |
15 |
16 |
0.55 |
0.2~0.65 |
2~3.8 |
5 |
30 |
462×φ274 |
|
fqw15-30/w |
15 |
30 |
0.55 |
0.2~0.65 |
2~3.8 |
5 |
30 |
462×φ274 |
|
fqw20-35/w |
20 |
35 |
0.55 |
0.2~0.65 |
2~3.8 |
5 |
30 |
462×φ274 |
|
fqw20-50/w |
20 |
50 |
0.55 |
0.2~0.65 |
2~3.8 |
5 |
30 |
462×φ274 |
|
fqw30-50/w |
30 |
50 |
0.55 |
0.2~0.65 |
2~3.8 |
6 |
30 |
462×φ274 |
|
fqw35-20/w |
35 |
20 |
0.55 |
0.2~0.65 |
2~3.8 |
8 |
30 |
467×φ274 |
|
fqw40-20/w |
40 |
20 |
0.55 |
0.2~0.65 |
2~3.8 |
8 |
30 |
467×φ274 |
fqw型礦用風動潛水泵結構特性與工作原理
a、該風泵的工作原理是：以拉式噴管將壓縮空氣的勢能轉換成超音速氣流形式的動能，驅動單級再入式?jīng)_擊渦輪，通過泵軸帶動水泵葉輪旋轉，達到排水的目的。
b、動力部分的噴管、渦輪和氣流再入室，均經過科學的空氣動力學計算和實驗，具有良好的氣動特性。
c、在風泵以額定工況運行時，單級再入式?jīng)_擊渦輪的再入室結構，可將拉氏噴管噴出的經過渦輪葉片轉向（1次做功）的氣流，重新導向渦輪（2次做功），增加了氣動效率和壓縮空氣利用率。
d、風泵轉子由三只封閉軸承支撐（下端兩只），結構簡單，運轉平穩，性能優良，能確保在額定范圍內的高速運行。
e、殼體軸封部分由兩只骨架油封密封，利用水氣壓力使密封圈內漲，增加了密封效果。
f、廢氣經過設計優良的消聲罩排出，顯著地降低了渦輪式風馬達特有的中高頻噪聲，改善了工作現場的噪聲環境。
g、渦殼渦道，水輪采用高效率的，與渦輪式馬達相適應的水力模型，泵性能有明顯提高。
h、動力部分與泵體采用分體式結構，便于更換泵體和水輪及密封裝置。
i、泵內設有離心式限速器，如積水排盡或是進水罩被堵時，水泵轉速會急劇增高，此時限速器發生作用，控制轉速，從而避免軸承損壞。
fqw型礦用風動潛水泵主要用途及適用范圍
a、煤礦立井、斜井的施工排水。
b、礦井無水倉井底排水。
c、采掘工作面排水。
d、清理水倉淤積泥沙排水。
e、適用于具有甲烷煤塵爆炸性氣體的煤礦井下排水。
fqw型礦用風動潛水泵工作條件
a、淺水中（水位不低于吸水網罩）和潛入水中（潛入深度不超過排氣管）。
b、輸送介質溫度不超過40℃。
c、輸送介質ph值在4～10范圍內。
d、含固體顆粒的介質，其體積濃度一般不超過2％。
e、水中含固體顆粒的直徑不大于泵流道過流斷面最小尺寸的50％（不超過10mm）
f、工作環境溫度0～40℃。
g、海拔不超過2000米。
山東濟寧瑞煤礦用設備有限公司堅持“科技創新、精益求精、質量第一，誠信為本、客戶至上”的理念，追求卓越，完美發展，歡迎廣大客戶惠顧�。�！我們愿以一流的品質、合理的價位、完善的服務體系與廣大新老客戶真誠合作，共創輝煌。
聯系人：蘇敏 咨詢電話：18653770476
電 話：0537-8816600 傳 真 ：0537-8816600
