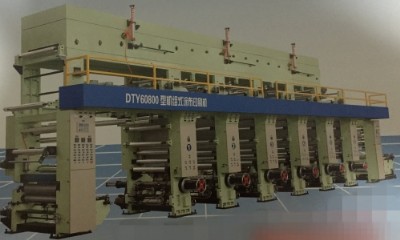

涂布機溫控部分主要用于對系統加熱控制,plc通過modbus模塊對溫控器發出溫度指令,溫控器與溫度傳感器構成一個閉環的控制回路,通過固態繼電器調節控制每段烘箱溫度。輸入輸出模塊包括處理各輸入輸出點的控制及觸摸屏輸入數據。plc主控包括處理現場的各種邏輯輸入和對現場設備的邏輯輸入,處理變頻器的模擬量信號指令或總線數據,通過通信部分對溫控部分控制指令。如有必要可擴展與上位機的通信端口,與上位機交換現場采集的數據和接受上位機發出的數據指令。 硬件設計,根據控制系統的總體方案,結合涂布機干燥箱工藝運行的特點,系統控制柜的實物。 溫控模塊:各段烘箱分別配備3組加熱,加熱方式可選用電加熱、熱導油加熱、熱蒸汽加熱等,本設計采用電加熱。3組加熱中溫控表通過固態繼電器控制其中一組加熱,另外兩組通過plc控制其繼電器控制關閉和打開。采用這種實現方式是由干燥箱加熱控制范圍決定的,同時采用此實現方式可節約系統成本。溫控表采用的是富士溫控表pxr9系列,plc通過modbus協議與溫控表通信控制干燥箱各段溫度。風機及加熱控制線路只有在干燥箱各段風機開關常開觸點閉合時,才能通過plc打開加熱控制,并使加熱開關線圈得電。
