插卡電表工作原理 插卡電表接線圖

一、ic卡電度表介紹：

1.為什么采用ic卡予收費電度表方案：

對舊式電磁電度表的改造有許多方案，歸納起來一種是數據采集方式；另一種是數據卡（ic卡或磁卡）方式。數據采集方式是用無線或有線將電度表中的用電量傳送到電業局；這種系統造價很高,一些發達國家一般采用這種方式。數據卡方式是用卡作為數據傳遞的媒體, 這種方式較適合我國的情況。其中ic卡（電卡）與磁卡相比大小一樣, 但記錄數據的媒體不同。磁卡上有一磁帶, 它記錄數據的方式如同磁帶錄音機, 數據的記錄及讀出全要磁頭移動。ic卡是將集成電路（存儲器）封裝在塑料基片中, 數據的記錄、讀出由cpu芯片完成。ic卡的優點是（1）信息量大、可加密, 可靠性高；（2）信息保存時間長、不易破壞（磁卡在外磁場下可消磁）；（3）可以重復使用；（4）成本低。

北京插卡電表，供應北京高質量插卡電表供應商

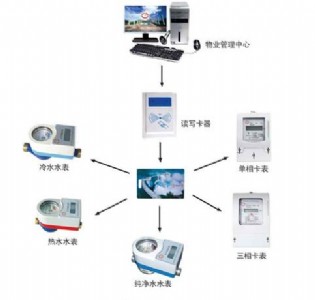

2.卡式電度表收費系統：

微機管理系統 售卡機 ic卡 卡式電度表

微機及寫卡機由售電單位（電業局）管理，用戶持卡首先到售電單位用現金購買自己所需的電量（度數），回家后將卡插入電表的卡座中（cpu芯片），這時用戶可以用電，當用戶電表中記錄的電量還剩下10度時，便向用戶發出一次警告（如斷電一次），提醒用戶重新購買電量。如果電表剩余電量到零時，仍不補充新電量，則電表中的繼電器斷路，停止供電。

3.電表的技術指標：（符合iec1036及jb/t8382-1996標準）

（1）技術指標：

a.電流量程：5（20）a, 5（40）a

b.電表常數：1600 imp/kw, h

c.啟動電流：0.4％ib

d.功 率：小于2w

e.ic 卡：加密，可重復使用

f.其他功能：4位數字顯示，報警功能，數據會寫，雙向計數。

g.使用環境：-20℃～45℃

h.體 積：154mm×110mm×63mm

i.重 量：0.7kg

北京插卡電表，供應北京高質量插卡電表供應商

4.主要結構及工作原理：

電能表外殼采用阻燃abs塑料，接線端子采用酚醛  樹脂制成，所有元件都安  裝在pcb板上，4位led顯示。

電表由兩個主要功能塊組成：一是電能計量部分，一是微處理器部分。電能計量部分使用單相電能檢測專用集成電路，該電路產生與用電成正比例關系的脈沖序列，然后送至微處理器管理系統；電卡上的電量數據通過電卡直接送至微處理器管理系統，最后由cpu運算后，提供顯示、報警繼電器。
