適用范圍

1、爆炸性氣體環境危險場所：1區、2區。

2、爆炸性氣體環境：ⅱa、ⅱb。

3、溫度組別：t1-t4。

產品特點

1、鑄鋁合金或鋼板焊接外殼，表面噴塑。

2、內裝組合開關，交流接觸器、熱繼電器、熔斷器及按鈕等元件。

3、可在箱面控制也可遠控。

4、鋼管電纜布均可。

1．1用途

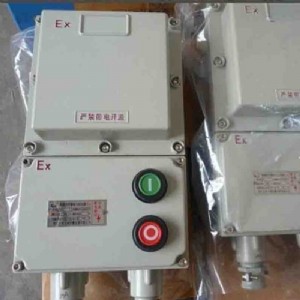

bqc□系列防爆磁力起動器（以下簡稱起動器），用于ii類、b級或c級,t4組及以下級別組別的含有爆炸性氣體混合物的危險場所中，作為控制交流50hz、額定電壓至380v、額定工作電流至100a、控制功率至50kw的三相異步電動機的起動、停止、換向，并具有過載、短路保護。

1． 2工作條件

a． 海拔不超過2000米；

b． 周圍環境溫度為-20℃~+40℃；

c． 周圍空氣相對濕度不大于90％（+25℃時）；

d． 在無顯著搖動和劇烈沖擊振動的地方；

e． 在無破壞金屬和絕緣的腐蝕性氣體的地方；

2． 1型號含義

bqc □ - □ □

n為可逆

額定電流

設計序號

防爆磁力起動器

2．2主要技術參數見表：

型號 額定電流 控制電動機功率 防爆標志

220v 380v

bqc□-10（n） 10 2.2 4 exdeiibt4

exdeiict4

exdiibt4

bqc□-20（n） 20 3 5.5

bqc□-40（n） 40 4 7.5

bqc□-60（n） 60 5.5 11

2．3結構概述

a． 起動器是按照gb3836.1~3—2000標準要求設計制造，并經國家指定檢驗機關檢驗

合格，頒發防爆合格證；

b． 起動器分復合型起動器和隔爆型起動器，復合型起動器外殼由鑄鋁合金壓鑄成型,表面噴塑，強度高,外形美觀,主腔為隔爆型結構，接線腔為增安  型結構。隔爆外殼內裝交流接觸器、熱繼電器、ex防爆按鈕或萬能轉換開關等電器元件，通過殼蓋上的按鈕或操作機構控制殼體內的元件，以達到控制電動機的起動、停止及換向的目的。隔爆型起動器外殼由鋼板焊接而成，表面噴塑，外形美觀，分隔爆型主腔和接線腔。

五、安  裝及維修

1安  裝前檢查起動器銘牌的技術數據是否符合實際使用條件。

2安  裝時注意電纜由出線口金屬墊圈、密封圈依次引入接線腔內，將出線口擰緊，使之密封，再將壓線板壓緊，以防止電纜拔脫。如不用的引出裝置，必須有封堵將其密封。

3起動器的內外接地必須牢固可靠。

4運行前檢查所有隔爆結合面緊固螺栓是否擰緊，沒有彈簧墊圈的及時配置，防止自行松脫。

5檢修時，必須先斷開前級電源，等殼內電氣元件均不帶電時方可開蓋檢修。

6隔爆面應予妥善保護，不得磕碰、劃傷、并保持清潔，如有損傷可按防爆有關規定修理。

7檢修安  裝時，應在隔爆面上涂204-1置換型防銹油。

8非專業技術人員嚴禁開蓋檢修。

六、訂貨須知

訂貨時必須說明產品的完整型號、名稱、規格及訂貨數量。
