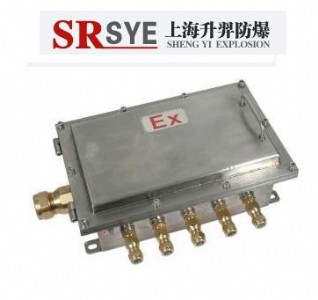

bjx1系列防爆不銹鋼接線箱

適用范圍

1區、2區危險場所，iia、iib、iic類爆炸性環境，或20區、21區、22區可燃性粉  塵場所；

強腐蝕性氣體環境；

溫度組別：t1-t6；

戶內，戶外：ip54、ip55、ip65，訂購時請?zhí)岢觯?

用于化工、煉油、倉庫、石油開采、海洋石油平臺、郵輪、軍工等危險場所照明、電力及控制線路的接線；

產品特點

外殼采用不銹鋼板焊接加工而成，具有耐腐蝕、抗沖擊、外形美觀舒適等優點，不銹鋼緊固件；

端子數、出線口方向、數量及螺紋規格根據用戶要求特制；

ii c殼體、殼蓋接合處密封條采用耐高溫、抗老化硅橡膠，具有良好的防水、防塵性能；

鋼管或電纜布線；

執行標準：gb3836.1、gb3836.2、gb3836.3、gb12476.1、iec60079-0、iec60079-7、iec61241-1、en60079-0、en60079-1、en60079-7、en61241-1。

1、  用途和工作條件

1．1用途

bjx系列防爆接線箱（以下簡稱接線箱），適用于ii類、b級、c級t6組以下級別組別的含有爆炸性氣體混合物的場所中，在交流50hz、額定電壓380v、額定電流至200a以下電路，作為連接各種電氣設備接線、分線使用。

1．2工作條件

a．   海拔不超過2000m；

b．  周?chē)�空氣溫度不高�?60℃，不低于-40℃；

c．   空氣相對濕度不大于90％（+20℃時）；

d．  垂直安  裝傾斜度不大于5°；

e．   無明顯搖動和強烈沖擊振動的地方；

f．   無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；

g．  無滴水和其它液體侵入的地方；

2、  結構與特點

2．1型號含義

bjx -□/□d□/□l□/□x□/□r□/□

進線口數/螺紋

右進線

進線口數/螺紋

下方進線

進線口數/螺紋

左方進線

進線口數/螺紋

上方進線

額定電流

端子數量

接線箱

2．2主要技術參數見表：

額定電壓

額定電流

防爆標志

進出線口螺紋

380

220

10、20、30、40、50、60、80、100、120、150、200

exeiit6

exediict6

exdiibt6

exdiict6

g15

g20

g25

g32

g40

g50

g70

g80

2．2結構概述

a．   接線箱按照gb3836.1~3-2000標準要求設計制造，并經國家指定檢驗機關檢驗合格，頒發合格證；

b．  接線箱可采用zl102鑄鋁合金鑄造成型，或采用高強腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。

3、安  裝與

3．1安  裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3．3接線箱第外接地必須良好可靠；

3．4安  裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；

3．5檢查時必須先斷開電源后方可開蓋；

訂貨須知

訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。

例：bjx-16/30防爆接線箱，端子數為16個、額定電流為30a、上方進線、進線口螺紋g25，1個，下方出線，出線口螺紋g15，4個。

按照產品型號規格說明逐條選擇并注明額定電流、防爆標志、 防護等級、螺紋規格及數量等；

有其他特殊要求，請注明。
