圍巖離層報警記錄儀是新型的智能型數字顯示傳感器。具有光控數顯、預警、數據存儲、紅外采集等功能，體積小、操作方便、是機械式離層傳感器的更新?lián)Q代產品。采用紅外通信方式可組成紅外礦井圍巖離層監測系統。系統具有交高的可靠性和安  全性，可長期在井下使用，無需維護。性能特點基本功能

a) 傳感器具有位移值模擬量采集、存儲和顯示功能；

b) 傳感器具有每10分鐘自動采集一次數據，無操作則自動進入休眠狀態；

c) 傳感器具有在休眠時，通過燈光照耀喚醒并自動顯示位移數值的功能；

d) 傳感器具有初始化參數設置、改_號_和調零功能；

e) 傳感器具有紅外線傳輸功能；

f) 傳感器能存儲1000條采集數據。

供電

a) 標稱電壓：dc 7.2v（電池組供電）；

b) 最大工作電流：40ma；

c) 必須使用本公司提供的電池組。

測量范圍：0～500mm；測量路數：2路。

測量誤差：≤1％（f.s.）

產品型式與型號_

產品類型

本產品為礦用本質安  全型儀器，防爆標志：exibi

環境條件

傳感器的正常工作條件

a)環境溫度：0～40℃；

b)最大平均相對濕度：95％rh(25℃)；

c)大氣壓力：80kpa～106kpa；

d)無顯著振動和沖擊的場合；

e)無破壞絕緣的腐蝕性氣體場合；

f) 有甲  烷、煤塵等爆炸性混和物但無破壞性絕緣氣體的煤礦。

傳感器能承受的最惡劣貯運條件為：

a)高溫：60℃；

b)低溫：-40℃；

c)最大平均相對濕度：95％(25℃)；

d)振動：50m/s2；

e)沖擊：500m/s2。

詳細用途

工作原理：

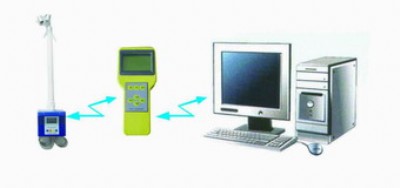

深 部基點錨頭固定在穩定巖層內，淺部基點錨頭固定在錨桿端部位置。當錨桿錨固范圍內有離層時，頂板向下移動，傳感器內部機構帶動精密傳感器，現場采集離層量 并轉換成電信號_進入單片機處理，并存儲離層數值。當離層值超過設定的報警數值的時候，報警指示燈發出報警信號_。在礦燈照耀下，可以顯示當前離層值。傳感器 與yhc1型紅外數據采集器可以組成紅外離層數據采集系統：紅外離層數據采集系統

操作說明

1、機械機構操作

1）、用安  裝桿將深部基點錨頭送至設計位置，送入時用手拉緊測繩；

2）、將淺部基點錨頭送至設計位置；

3）、將連接管安  裝在頂板上；

4）、將鋼絲繩拉至底部，拉緊測繩，并用螺釘將其固定；

5）、調節傳動機構上某一機構的的螺栓，使傳動機構轉動帶動鋼絲繩繞到機構上并帶動傳感器上升直至傳感器錨固桿進入煤層

6）、拉動另一機構上的鋼絲繩，使其緊直，調接螺栓直至鋼絲繩繞到機構上為止；

7）、固定好精密傳感器上的螺絲；

8）、緊固傳感器到底板上。

電氣操作

1）、按復位按鈕使傳感器上電啟動，后再按調零按鈕設置傳感器初始數值；

2）、在傳感器休眠之后，用礦燈光控制傳感器顯示，觀察離層值，正常顯示即可！

3）、用紅外采集器進行初始化操作，調試紅外通信功能。依次實現顯示、遠程改_號_、遠程清零、離層預警值設置等。

維護及故障分析

常見故障現象分析及排除

1、通信不通時：應檢查插頭是否插好，接頭線序是否正確，導線是否損壞。

2、傳感器不顯示值：檢查傳感器鋼絲繩與滑動機構配合間隙是否太緊，影響運動。按要求調整合理間隙，運動自如。

安  全警示

1、嚴禁在井下打開機殼。

2、維修時必須由廠家專業人員井上進行維修。

3、維修時不得改_變本安  電路和與本安  電路有關的元、器件的電氣參數、規格和型號_。

4、必須使用本公司提供的電池組，嚴禁使用說明書規定外的電池。

5、更換電池必須在井上安  全場所進行，嚴禁井下更換電池，否則后果自負。

隨機備件及技術文件

1、產品合格證一份；

2、產品使用說明書一份；

3、產品裝箱單一份。
