一、產品特點

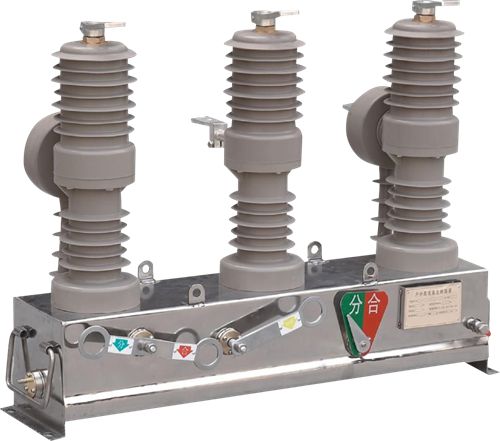

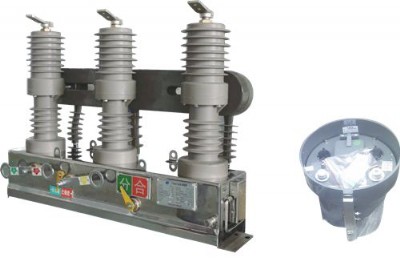

    zw32-12真空斷路器為額定電壓12kv、三相交流50hz的戶外配電設備。 主要用于開斷、關合電子系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統 中作保護和控制之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控制器后，可實現配 網自動化。

三、操作流程

    操作人員應初步了解產品的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。產品在安  裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。

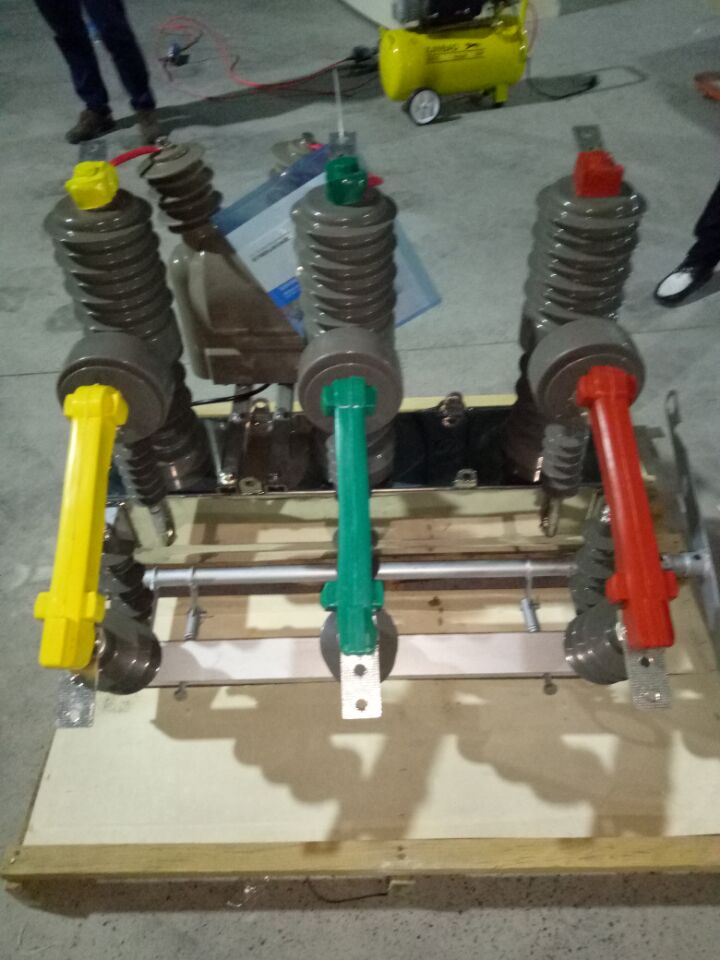

    帶隔離開關的斷路器安  裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。

    斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安  裝。斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安  裝在專用鋼架上。

    產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。

四、常見問題

   zw32-12真空斷路器在運行中除出現真空滅弧室漏氣外，還容易發生接觸電阻增大操作機構卡滯，分、合閘線圈燒毀等故障，接下來小編將為大家講述zw32-12真空斷路器常見故障及其處理 。

1.接觸電阻增大

    真空滅弧室的觸頭接觸面在經過多次開斷電流后會逐漸被電磨損，導致接觸電阻增大，這對開斷性能和導電性能都會產生不利的影響。因此《規程》規定要測量導電回路電阻，并建議測量值不大于1.2倍出廠值。

2.處理方法

  對接觸電阻明顯增大的，除要進行觸頭調節外，還應檢測真空滅弧室的真空度，必要時更換相應的滅弧室。應當指出，調節觸頭時要注意觸頭的彈跳。測量真空斷路器觸頭彈跳時間的方法如下：

 （1）采用記錄型示波器，將合閘過程中觸頭接觸信號記錄下來，接觸信號上的鋸齒狀脈沖線條長度就是觸頭彈跳時間。

 （2）采用開關特性測試儀測量觸頭合閘彈跳時間。如果測得的觸頭合閘彈跳時間大于規定植�？蓮南铝袔追矫娌扇〈胧�：

適當增大彈簧的初壓力。

 （3）調整傳動機構，利用機構在合閘位置超過主動臂死點時傳動比很小的特點，將機構向靠近死點方向調整；可減小觸頭合閘彈跳。

五、應用領域

   zw32-12真空斷路器適用于變電站及工礦企業配電系統 中作保護和控制之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控制器后，可實現配 網自動化。

六、安  裝要求

1.安  裝前檢查

  （a）為確保斷路器安  全可靠運行,必須經進檢查方可進入安  裝.

  （b）包裝拆除后,先檢查斷路器外觀,如導電桿上絕緣保護層是否完好,有無裂紋及其它缺陷,外殼表面如何,有否因運輸原因造成損傷,銘牌數擗是否與訂貨要求相符等.

  （c）檢查隨機附件,備件和文件是否齊全.

  （d）手動試操作5~10次,檢查斷路器操作機構的動作性能,應能分、合靈活,“分”、“合”及“儲能”指示正確..

  （e）對斷路器主回路同極斷口間，相間及相對地和控制部分進行42kv/1min工頻耐壓試驗。

2.安  裝

   按照斷路器的安  裝尺寸和電力工程要求制作固定支架,并將斷路器牢固地固定在支架上. 聯結導線端子與斷路器進出線端子的螺栓應擰緊,以保證接觸良好.

   控制電路按線路圖聯結正確.

3.使用

   斷路器配手支操作機構時,拉動儲能手柄9,反復操作7~8次,儲能完畢時,即實現合閘.分閘時,拉動分閘拉環,即實現分閘.

   斷路器配手動操作機構時,接通電機電源,即由電機儲能,儲能完畢后即可操作合閘按鈕或拉動合閘拉環,即實現合閘;分閘時,操作分閘按鈕或拉動分閘拉環即實現分閘。

   組合斷路器應按如下程序操作:

      a.需分閘時,首先應將斷路器分?jǐn)?然后再分?jǐn)喔綦x觸刀.,此時斷路器在聯鎖裝置限制下,不能關合;

      b.需合閘時,必須先將隔離觸刀合閘到位,此時聯鎖裝置釋放,再關合斷路器。 西安  高壓斷路器
