10kv柱上高壓真空開關廠家報價

概述：

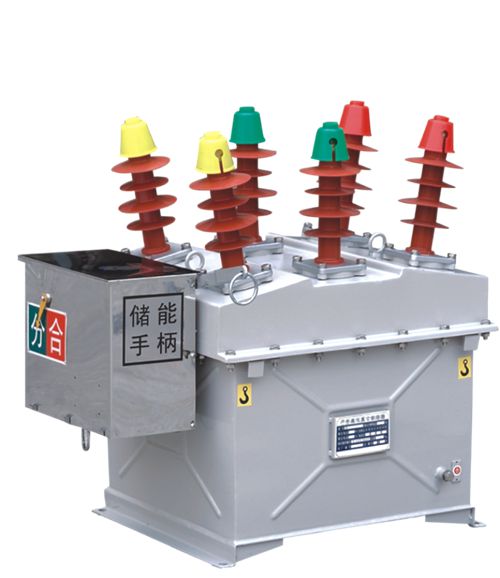

 zw8-12戶外高壓真空斷路器為額定電壓12kv,三相交流50hz的戶外高壓開關設備,主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式,三相真空滅弧室置于金屬箱內,利用smc絕緣材料相間絕緣及對地絕緣,性能可靠,絕緣強度高。10kv柱上高壓真空斷路器

型號及含義

zw8-12戶外高壓真空斷路器型號及含義圖

結構特點

 該斷路器是由操動機構、導電回路、絕緣系統、密封件及殼體組成,整體結構為三相共箱式。操動機構可配手動或電動彈簧操動機構;斷口在滅弧室內,使用壽命長,開斷容量大,斷路器內置多抽頭電流互感器作過流保護用。

 斷路器內外絕為復合絕緣,箱體內部為干燥空氣,具有體積小、重量輕、外形美觀、操作維護簡便等特點。

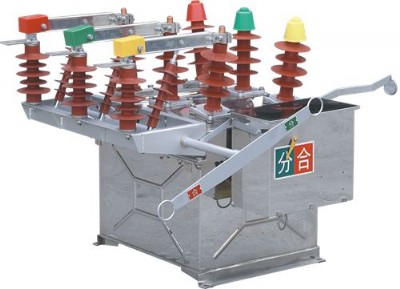

 在斷路器本體的基礎上加裝隔離開關,本體與隔離為組裝式結構,整修斷路器一隔離開關組合電器具有   可靠聯鎖,在分段開關時,具有明顯而安  全的斷口。在該產品上加裝電源變壓器和集中控制器,可實現配電保護自動化。

 zw8-12戶外高壓真空斷路器采用ct23型彈簧儲能式操動機構、可實現電動儲能,電動分、合閘,亦可實現手動儲能和手動分、合閘。 zw8a-12是由   zw8-12斷路器與隔離刀組合而成的,稱為組合斷路器,可作為分段開關使用。

使用環境

 上限+40t下限-30。c

 海拔高度:《1000m

 風壓:≤700pa(相當風速34m/s)

 空氣污穢程度:iii級

 無經常性劇烈震動

技術參數

zw8-12戶外高壓真空斷路器技術參數圖

外形及安  裝尺寸

 zw8-12戶外高壓真空斷路器外形圖

zw8-12戶外高壓真空斷路器外形及安  裝圖

安  裝、維護

 操作人員應初步了解產品的性能及安  裝調整、維護知識,對運行中問題應予以記錄,必要時通知制造廠家。

 產品在安  裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷,分合指示、儲能指示是否有漏裝現象,箱體是否有變形等。檢查完畢后,產品要裝在高4m以上的柱子上使用。

 帶隔離開關的斷路器安  裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。

 產品在投入運行前,就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作,以檢查各種動作是否正確。

 斷路器的各項參數在出廠檢驗時就已經調整好,用戶不必開機檢查;按要求進行耐壓試驗后,即可安  裝。

 斷路器可以單桿架設,也可以雙桿架設。斷路器應平穩、牢固地安  裝在專用鋼架上。

 產品定期進行小檢,主要檢查斷路器的動作是否正常。帶隔離開關的斷路器,隔離開關每年檢查2次,內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常,并在活動部件注入一些潤滑脂。

運輸、驗收及貯存

運輸

 運輸時必整臺裝入封閉的包裝箱內加以固定。

 運輸過程中不得翻轉、傾斜,需采取防震措施。

 超吊斷路器本體時,勾在箱體上的四個吊環,不得直接搬運環氧絕緣筒。

 超吊斷路器帶隔離開關時,重心偏于隔離開關側,起吊時應緩慢進行。

驗收

用戶收到斷路器后應進行如下驗收工作:

 檢查包裝是否損壞。

 對照產品裝箱單檢查文件、附件是否齊全。

 檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。

貯存

 本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內,長期存放應定期檢查環境是否符合要求。

 裝箱、開箱和保管應在干燥的室內進行,對產品及各部件要進行核對是否完整和相符。
