ethercat轉modbus tcp轉換網關

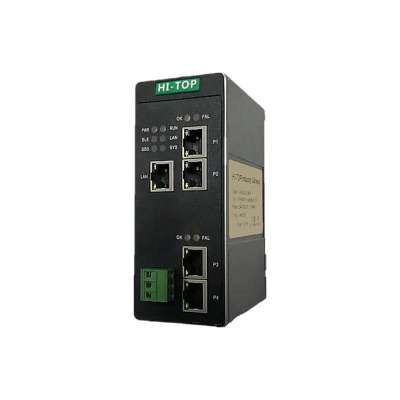

ht3s-ecs-mtp是一款ethercat從站功能的通訊網關。該產品主要功能是將ethercat網絡和modbus-tcp網絡連接起來。

ht3s-ecs-mtp網關連接到ethercat總線中作為從站使用,連接到modbus-tcp總線中作為主站或從站使用。

本網關產品將基于modbus tcp的設備集成連接到ethercat控制系統中,而不需要對設備進行任何更改。只需連接,配置,它就完成了。網關執行智能協議轉換,并將串行數據作為易于處理的i/o數據呈現給ethercat主plc/控制器。

產品選型

ht3s-ecs-mdn: modbus rtu轉ethercat 協議網關

ht3s-ecs-rse: 485自定義協議轉ethercat 協議網關

modbus tcp轉ethercat協議轉換網關

ht3s-ecs-mtp: modbus tcp轉ethercat 協議網關

技術指標

ethercat 技術參數

● 網關作為ethercat網絡的從站,可以連接倍福、歐姆龍、基恩士等廠家的plc。

● 帶2個rj45以太網接口,支持100base-tx,mdi/mdix自檢測,可以組成鏈式網絡,支持環網冗余。

● 支持的pdo長度,inputs和outputs各為256字節。input和output的方向是主站方向,input是主站輸入,output是主站輸出。

modbus-tcp 技術參數

● 網關的modbus接口可通過撥碼選擇做為主站（客戶端）或從站（服務器）,兩種工作方式二選一工作。

● 網關作為modbus主站,支持01h、02h、03h、04h、05h、06h、ofh、10h號功能。

● 網關作為modbus主站,可以開通8個通道,連接8個modbus從站。從站站號1~8,對應端口號10001~10008,端口號可以通過軟件進行更改。

● 網關作為modbus從站,支持02h、04h、ofh、10h號功能。

● 網關作為modbus從站,端口號支持501~504。

工業modbus tcp轉ethercat協議網關

電氣參數
● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃, 濕度≤95％
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安 裝方式：35mm導軌；
● 防護等級：ip20；
● 重量：約500g。
