形位公差檢測,齒輪箱孔同軸度怎么檢測？三維檢測服務
形位公差檢測即定位公差測量檢測,是決定有些產品是否合格的重要指標。拿今天案例中的齒輪箱來說,兩個孔的同軸度是否符合要求,決定了以后齒輪軸能否順利安 裝,并且直接關系到機器運行后的質量和噪音大小,就得進行同軸度檢測。下面就一起來看看,此次檢測方案中對該大型齒輪箱前后孔的同軸度以及孔徑的檢測。
一、案例分析
待測產品：

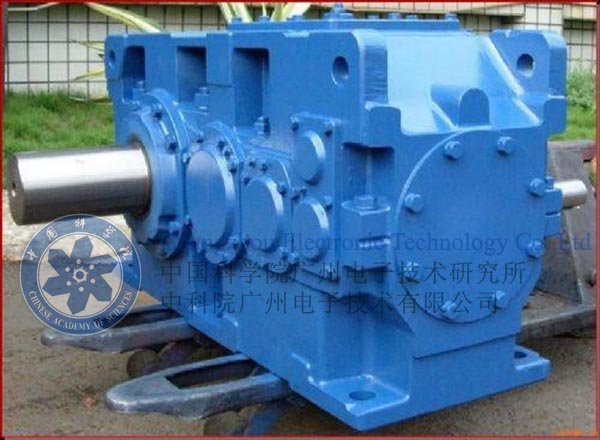

下圖就是此次需要三維檢測服務對象：齒輪箱。
客戶要求：
掃描得到該產品的三維模型數據,并測量前后孔的同軸度以及孔徑。
原有解決方案：
目前客戶的解決方案是利用激光跟蹤儀。
原有測量方案的弊端：
目前設備老舊,有較大的精度損失,且測量過程易受環境影響,造成測量結果失真。
二、我司技術解決方案
中科院廣州電子銷售的這款手持式三維掃描儀配合檢測系統軟件,能夠非常快速的把該齒輪箱的所需結構全部掃描出來。不僅精度高達0.025mm,且適合戶外作業,操作便捷。
掃描過程：
為了減少體積影響的累計誤差,工程師從齒輪箱中部開始掃描,然后逐漸向四周擴散,直至把需要測量的部分全部掃描出來。掃描結果如下圖：
尺寸檢測：

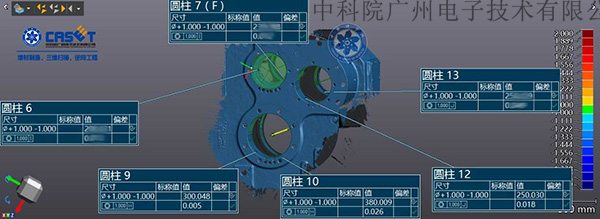

依次把三組孔的特征用圓柱擬合出來,然后利用檢測軟件依次檢測出孔的直徑和同軸度。
并利用檢測評價系統,出具檢測報告：
三、案例綜述
因?yàn)槿S掃描儀進入中國市場比較晚,所以在目前大多數企業進行形位公差檢測時,還是利用三坐標、激光跟蹤儀、關節臂等設備。但是如今我司中科廣電利用便攜式三維掃描儀,一樣可以把形位公差要求檢測的很準確,并且我們還提供三維檢測服務,同時我們還能快速的得到整個工件的三維數據模型,這讓表面弧度等的全尺寸檢測成為可能。
關鍵詞：形位公差檢測,同軸度檢測,三維檢測服務
