eh4303-1816-29de四路按鍵切換開關芯片一．功能說明
供電范圍：3.0-5v。輕觸按鍵輸入控制,四路輸出高電平有效。初次開機默認out1高電平輸出。
短按一下按鍵,out2高電平輸出,其他為低電平。
再短按一下按鍵,out3高電平輸出,其他為低電平。
再短按一下按鍵,out4高電平輸出,其他為低電平。
再短按一下按鍵,返回out1高電平輸出,其他為低電平。
依次循環。帶斷電記憶功能；記憶斷電前模式。
二．電氣參數（vdd=5.0v ta=25℃）
參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 0.7 mavdd=3.0v,輸出懸空靜態電流istb 5 uavdd=3.0v,輸出關閉驅動電流iol 20mavdd=3.0v,vol=0.6v驅動電流ioh 12mavdd=3.0v,voh=0.6v工作溫度ta-102560℃ 儲存溫度tstg-2025100℃
三．封裝腳位圖（sop-8）
四．pin引腳說明及功能描述
管腳號符號功能描述1vddic正極2key按鍵開關,低觸發3out1out1輸出,高電平有效4p13外部上拉電阻5out2out2輸出,高電平有效6out3out3輸出,高電平有效7out4out4輸出,高電平有效8gnd電源負

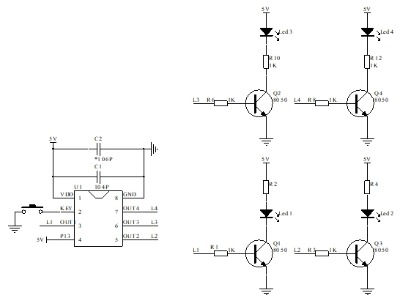

五．電路參考圖
接負載應用圖參考六．封裝尺寸圖（sop-8）
七．版本說明
版本日期描述制作eh4303-1816-29de2024/3/25v01初版葉工
