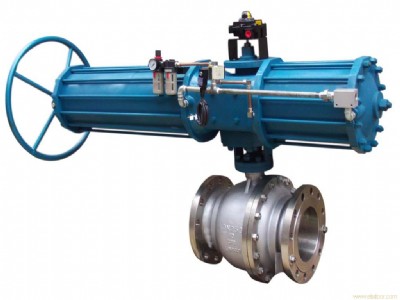

| 一、q647f氣動固定球閥簡介： q647f氣動固定球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方國家工業發達的國家，球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。 二、q647f氣動固定球閥的特點： q647f氣動固定球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。 1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。 3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。 4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 執行機構 采用新型系列g(shù)t型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安 全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安 裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、is05211標準連接為產品的安 裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 三、產品執行標準：q647f氣動固定球閥的執行標準 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗 與檢驗 |
|
gb/t12237 |
gb/t12221 |
jb/t79-94；gb/t9113 |
gb/t13927 |
|
|
api608 |
asme/ans b16.10 |
asme/sns b16.5 |
api 598 |
| 四、主要性能規范:q647f氣動固定球閥主要性能規范 |
|
公稱壓力 |
1.6 mpa |
2.5 mpa |
4.0 mpa |
6.4 mpa |
10.0 mpa |
150 lb |
300 lb |
600 lb |
|
強度試驗 |
2.4 mpa |
3.75 mpa |
6.0 mpa |
9.5 mpa |
15.0 mpa |
3.1 mpa |
7.5 mpa |
15.0 mpa |
|
水密封試驗 |
1.76mpa |
2.75 mpa |
4.4 mpa |
7.04 mpa |
11.0 mpa |
2.2 mpa |
5.5? mpa |
11.0 mpa |
|
氣密封試驗 |
0.6mpa |
|||||||
| 五、主要零部件材料：q647f氣動固定球閥主要零部件材料 |
|
名稱 |
cf8類 |
cf3類 |
cf8m |
cf3m |
|
閥體 |
cf8 |
cf3 |
cf8m |
cf3m |
|
閥蓋 |
cf8 |
cf3 |
cf8m |
cf3m |
|
球芯 |
cf8 |
cf3 |
cf8m |
cf3m |
|
閥桿 |
f304 |
f304l |
f316 |
316l |
|
閥座 |
ptfe/增強ptfe |
|||
|
閥座支承圈 |
f304 |
f304l |
f316 |
f316l |
|
o形圈 |
氟橡膠 |
|||
|
彈簧 |
17-49h |
|||
|
螺柱 |
a193-b8 |
|||
|
螺母 |
a194-8 |
|||
