h44y高溫旋啟式止回閥：
止回閥(cheek valve)：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
用途:
高溫高中壓止回閥:法蘭連接的旋啟式止回閥適用于公稱壓力pn1.6-16.0mpa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸 性介質等。
|
標準與規范：h44y高溫旋啟式止回閥
|
設計與制造
|
結構長度
|
壓力溫度等級
|
連接法蘭
|
試驗與檢驗
|
|
gb12235
|
gb12221
|
gb/t131 gb/t74 hg20604
|
jb/t74～90 gb9113 hg20592-20635
|
jb/t9092-1999 gb13927
|
|
型號：
|
配管法蘭
|
公稱壓力pn(mpa)
|
法蘭密封面
|
產品型號
|
|
jb/t74
gb9113
hg20592～
20635
|
1.6
|
凸面
|
h44h-16c
|
h44w-16r
|
h44w-16p
|
h44y-16i
|
|
2.5
|
h44h-25
|
h44w-25r
|
h44w-25p
|
h44y-25i
|
|
4.0
|
凹凸面
|
h44h-40
|
h44w-40r
|
h44w-40p
|
h44y-40i
|
|
6.4
|
h44h-64
|
h44w-64r
|
h44w-64p
|
h44y-64i
|
|
10.0
|
h44h-100
|
h44w-100r
|
h44w-100p
|
h44y-100i
|
|
16.0
|
h44h-160
|
h44w-160r
|
h44w-160p
|
h44y-160i
|
|
25.0
|
h44h-250
|
h44w-250r
|
h44w-250p
|
h44y-250i
|
|
法蘭密封面型式與表中規定不同時，用戶應在全同中注明 |
性能規范：h44y高溫旋啟式止回閥
|
公稱壓力pn(mpa)
|
試驗壓力
|
適用溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
wcb
|
cr5mo
|
1cr18ni12mo2ti
|
1cr18ni9ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、
蒸汽、酸 性
介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
—
|
|
16.0
|
24.0
|
17.6
|
|
25.0
|
37.0
|
27.5
|
|
|
主要零件材料：h44y高溫旋啟式止回閥
|
零件名稱
|
材料牌號
|
|
閥體
|
wcb
|
zgcr5mo
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥蓋
|
wcb
|
zgcr5mo
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥辨
|
wcb
|
zgcr5mo
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥桿
|
wcb
|
zgcr5mo
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥座
|
25
|
1cr18n19t1
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
銷軸
|
1cr17ni2
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
密封環 墊片
|
包覆墊
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
|

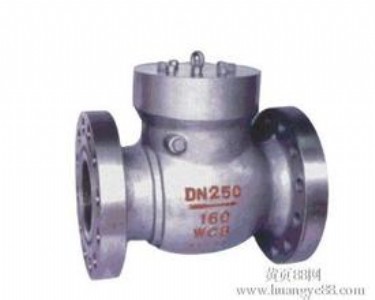

產品結構圖:h44y高溫旋啟式止回閥
