陰極保護測試樁是長輸管道陰極保護數據檢測必不可少的檢測裝置,陰極保護測試樁可以檢測管道陰極保護電位、自然電位等相關陰極保護數據。陰極保護的電位值高低直接影響長輸管道陰極保護效果,陰極保護電位值高于-0.85容易起保護不足,低于-1.25容易引起陰極保護過保護造成管道析氫現象,加速防腐層剝離管道及老化現象,因此陰極保護的電位檢測對于長輸管道來說尤其重要。

由于長輸管道多處于荒野郊外,工作人員數據采集難度較大,數據準確性與可靠性都無法保證。很多地方長輸管道由于陰極保護檢測不及時,陰極保護裝置被損壞等原因造成陰極保護失效,引發管道腐蝕,造成管道泄漏安 全事故。

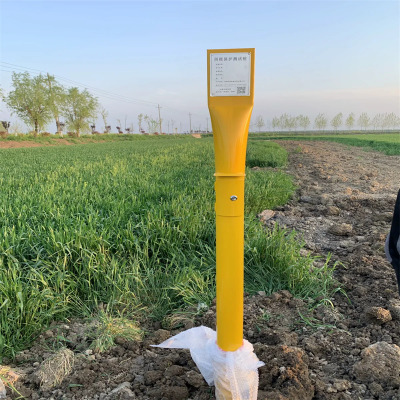

智能測試樁由標志樁、樁座和保護電位檢測儀組成,其特征在于標志樁設為圓柱形或矩形,其底部周長大于上部周長,樁座為圓形或矩形,樁座內設有保護電位監測儀,在樁座周側設有保護電位監測儀的兩個接線柱,其中一個接監測探頭,另一個接被監測管線上的監測點,標志樁中心設有接收發射極,并稍露出標志樁頂部,其極與保護電位監測儀內的gprs通訊模塊電路相接,在保護電位監測儀上設有g(shù)prs通訊模塊的接口,直接與現場直接采集的電腦筆記本聯接,樁座內裝有干電池和蓄電池兩路供電,且在標志樁頂部設有蓄電池充電接口。陰保測試樁是陰極保護系統中必不可少的裝置,主要用于陰極保護效果和運行參數的檢測。現就外加強制電流保護方式的長輸管線上安 裝智能測試樁需求功能進行闡述(犧牲陽極保護方式的管線一般較短或多用于城鎮管線,智能測試樁的需求基本為4)。按使用場所不同大致分為兩大類,即場站閥室特定場所的測試樁和管道線路上的測試柱。具體分類如下:

場站閥室特定場所:絕緣接頭、犧牲陽極、匯流通電點和輔助陽極測試樁;2)管道線路上:電位、電流、極化探頭、犧牲陽極和排流測試樁。

備注:為表達需求程度,將需求劃分為4級,1級烈,4級最弱。

智能測試樁產品說明： 智能測試樁數據采集可調整接線方式,可以顯示電池電壓,默認電壓顯示在控制器顯示屏；

監測模式

1.定時測量：具有可遠程設置的測量周期,快1秒每條數據；慢1天每條數據,數據上傳完整率 >95％；

無線數據通訊

1.通訊方式： 4g通無線通訊,通訊協議tcp/ip, 或nb-iot

2.通訊范圍：無線網絡覆蓋區域,且信號強度滿足通訊要求。

3.通訊天線：自帶通訊天線,天線增益≥3db。

采集儀功耗

1.待機工作模式電池輸出電流≤20μa；

2. 2.通訊工作模式電池輸出電流≤500ma；

3.供電

1.太陽能+充電電池：≥8ah

2.電池便于更換；

3.使用太陽能+充電電池供電方式時,每10分鐘采集一條數據情況下,5天以上的無光照可使用,頻繁采集情況下充電電池壽命不低于3年。

遠程控制功能

通過遠程控制可對采集儀的安 裝檔案、采集時間、采集頻率、觸發報警限值進行設置。

陰極保護智能測試樁優點：

1、智能測試樁的主要部分全部埋在地下、防水設計、運行穩定、安 全可靠；

2、智能測試樁能夠測量埋地管網相對于參比電極的陰極保護電位,支持遙測采集數據和現場直接采集兩種方式。

3、監測系統通過智能測試樁的內置天線實現陰極保護電位的遙測通訊,可通對蓄電池充電實行連續服役測量；同時備有可更換的干電池供電方式。

4、監測系統能夠?qū)崟r監測埋地管網對參比電極的電壓及其分布規律,并能夠給出每天、每月、每年以及任意指定的時間段內上述分布的變化趨勢,對分布異常區間的給出報警。
