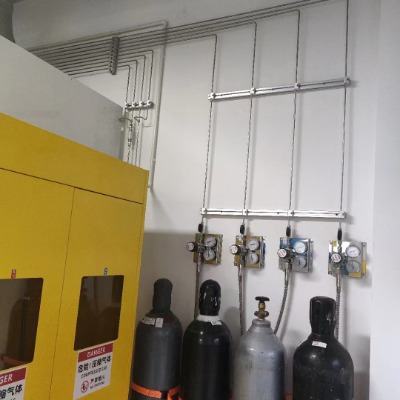

實驗室氣體管道系統

供氣方式:采用中壓供氣,二級減壓的供氣方式,氣瓶氣體壓力為 12.5mpa,經一 級減壓后為 1mpa(管路壓力 1mpa),送至用氣點,經二級減壓后為 0.3~0.5mpa(根據儀器需求)送至儀器,供氣壓力比較穩定。

二:氣體管路材質的選擇

氣體管路材質應滿足以下要求:

(1)對所有氣體無滲透性(2)吸附效應少(3)對所輸送的氣體是化學惰性

(4)能快速使輸送的氣體達到平衡

管材材質對氣體成分的實用性

材質

不銹鋼

黃銅

稀有氣體

水

a a b a aa a b

a d a b ac cc

氧氣

好

co

二氧化硫

硫化氫

氧化氮

注:化學物質腐蝕影響等級 a一 沒有影響b一 輕微影響c一 中度影響d一 嚴重影響

316 不銹鋼是繼 304 不銹鋼之后,第 二個得到廣泛應用的鋼種,具有較好的耐腐蝕性,耐高溫,強度等特點,所以我們一 直用 316 無縫不銹鋼管。二:集中供氣系統的設計

(1) 通過氣瓶和輸送管道將載氣輸送給儀器,在氣瓶出口裝有單向閥,可避免316 不銹鋼是繼 304 不銹鋼之后,第 二個得到廣泛應用的鋼種,具有較好的耐腐蝕性,耐高溫,強度等特點,所以我們一 直用 316 無縫不銹鋼管。二:集中供氣系統的設計

更換氣瓶時有空氣和水分混入,另外在一 端安 裝泄壓開關球閥,將多余的空氣和水分排放后再接入儀器管道,保證儀器用氣的純度

集中供氣系統采用二級減壓保證壓力的穩定,采用二級減壓的方式,一 是經過第 一 級減壓后,千路壓力比氣瓶壓力大大降低,起到了緩沖管道壓力的作用,提高了用氣的安 全,降低了應用的風險,二是保證儀器供氣入口壓力的穩定,降低了因為氣體壓力波動而引起的測量誤差,保證了儀器使用的穩定性。

由于實驗室有些儀器需要使用氣體,如甲 烷,乙快,氫氣,做這氣體的管路時,應注意管路盡量短,減少中間接頭的連接,同時,氣瓶-定裝入防爆氣瓶柜內,氣瓶輸出端接回火器,可阻止火焰回流氣瓶引起的爆炸,防爆氣瓶柜頂端應有連接到室外的通風排氣口,且有泄漏報警裝置一 旦泄漏能及時報警并將氣體排到室外。四:安 裝注意事項:

(1)

管徑為 1/8 的管路很細且特軟,安 裝后不直,很不美觀,建議管徑為 1/8的全部換成 1/4,在二級減壓器末端加一 變徑就可以了。氮?dú)?氬氣,壓縮空氣,氦氣,甲 烷,氧氣的已經減壓器壓力表量程為 025mpa,二級減壓器為0-1.6 mpa。乙炔一 級減壓器量程為0-4 mpa, 二級減壓器為0-0.25 mpa.

(2)

氮?dú)?氬氣,壓縮空氣,氦氣,氧氣鋼瓶接頭共用

(3)

氫氣鋼瓶接頭分兩種,一 是正轉鋼瓶接頭,另一 是反轉。大氣瓶用的是反轉,小氣瓶用的是正轉。

(4)

氣體管路每隔 1.5m 設一 管子固定件彎曲處及閥門兩端都應設固定件氣體管路應沿墻明設,以便安 裝維護。
