南京地下車庫停車場坡道指引以及車道盡頭指引設計-南京道路劃線、南京停車場劃線、南京停車場設施

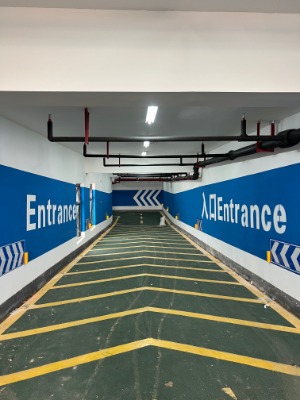

坡道指引設計

1.位置：出入口坡道位置.

2.數量：兩套

3.尺寸：距地面150mm繪制,高度至墻頂。箭頭尺寸2400（長）*2100mm（高）；“往負一層”字體500（高）*2100（長）,“往一層”字體1500（長）*500mm（高）。

4.效果示意圖東坡道入口西坡道出入口入方向（弧形箭頭方向代表車行方向）出方向（弧形箭頭方向代表車行方向）僅為效果示意,字體顏色為白色,墻面顏色與所在分區顏色保持一致,注意陰影區域噴繪營造3d效果

南京地下車庫停車場坡道指引以及車道盡頭指引設計-南京道路劃線、南京停車場劃線、南京停車場設施

車道盡頭指引設計

1.位置：車道盡頭,具體位置見cad施工圖紙.

2.尺寸：長度見cad圖,高度至墻頂。

3.效果示意圖僅為效果示意,字體顏色為白色,墻面顏色與所在分區顏色保持一致.字母分區根據所在區域改動,注意陰影區域噴繪營造3d效果。4.尺寸圖①兩側都有車位盡頭,（即車道盡頭無法拐彎,只能掉頭墻體）分區字母所在方形區域1200*寬1200mm,四周倒角170mm,陰影寬度150mm；“區”字600*600；“zone”600*寬150mm,施畫前先確認施畫墻體高寬比是否合適,如現場不合適,及時與甲 方溝通。

②一側有車位的盡頭,圓弧為車轉向方向（即車道盡頭可單向拐彎墻體）,分區字母所在方形區域1200*寬1200mm,四周倒角170mm,陰影寬度150mm；“區”字600*600；“zone”600*寬150mm。

③兩側都有車位并且可以左右轉的墻體,（即車道盡頭可雙向拐彎墻體）,分區字母所在方形區域1200*寬1200mm,四周倒角170mm,陰影寬度150mm；“區”字600*600；“zone”600*寬150mm。

僅為效果及尺寸示意,字體顏色為白色,墻面顏色與所在分區顏色保持一致。字母分區根據所在區域改動,注意陰影區域噴繪營造3d立體效果
