廠家直銷

日本田中msc3608 cnc 8軸全自動繞線機

 加工定制

 否

 品牌

 其他

 型號

 msc3608

 電源電壓

 ac 220v

 主軸方向

 200

 適用線徑

 2（mm）

產品介紹:

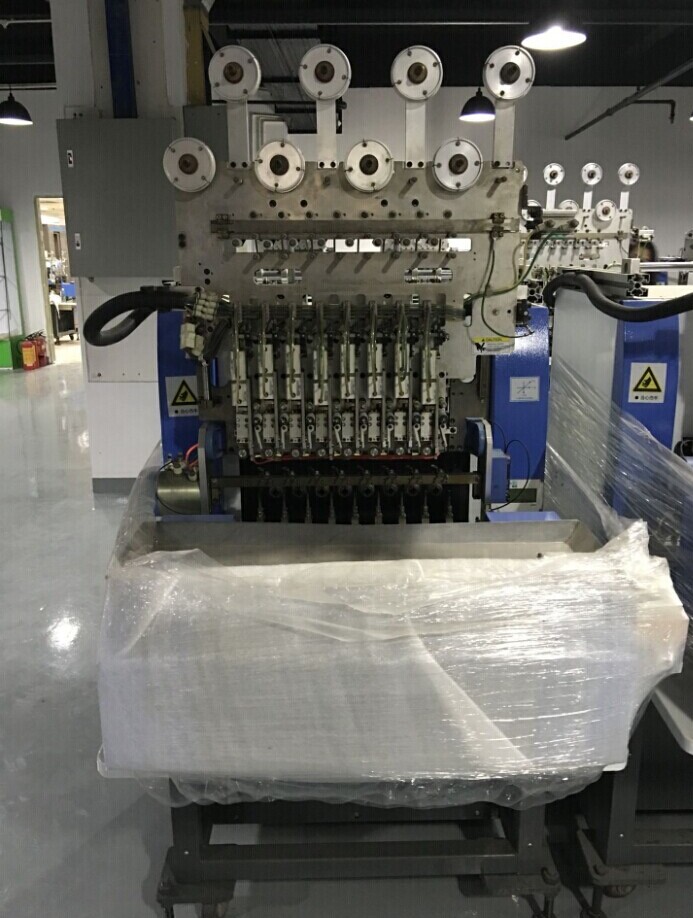

二手tanac田中精機 cnc12軸全自動繞線機 msc3608

提供加工定制：否品牌：tanac型號：msc3608電源電壓：200主軸方向：適用線徑：mm步序記憶容量：

二手tanac田中精機 cnc12軸全自動繞線機 msc3608的詳細描述：

tanac田中精機 cnc8軸全自動繞線機 msc3608

全自動繞線機 進口繞線機 日本繞線機 二手繞線機

產品概述:

8軸（msc3608）主軸總間距為360mm, 適合于中批量的小、中、大型骨架的高精度、高效率的繞線�？梢院推渌�繞線機以及焊錫綜合機器組成全自動流水線。

機器特點:

本系列機器關鍵部件全部采用日本進口，結構緊湊、高剛性、高精密、高速度、高強度。

采用tanac的原版繞線機專用軟件，可以實現各種各樣高難度的繞線，使用windows編程，操作極其簡單，即使從未使用過tanac 軟件的人也很容易掌握。

導針桿可以旋轉0度、90度、135度，對于貼片電感水平方向的端子纏繞也是輕而易舉的。

設計人性化，構造牢固而簡單，故障少，保養維修方便。

用線圈類型:圈類型:

液晶顯示器背光源高低壓線圈、汽車點火高低壓線圈、傳感器線圈、電磁閥線圈、汽車噴射器線圈、汽車abs、充電器線圈、小型通訊線圈、打印機噴頭線圈、

步進馬達、中周調諧線圈、汽車儀表線圈、繼電器、照相機鏡頭驅動馬達線圈、開關電源變壓器、ee型變壓器、ei型變壓器、工字型電感、小型貼片電感等。

選擇裝置

張力器、捻線機、氣壓剪刀、簡易切刀、送線裝置、第三夾線裝置、雙線并繞、兩種不同線徑的交替繞線機構、自動上下骨架裝置、骨架浮起檢測裝置、

夾線裝置前后自由移動機構、廢線吸除裝置、自動包膠帶裝置、安  全門、安  全光柵、其他選擇項目等。（提示：包膠帶裝置和氣壓剪刀不能同時使用）

規格參數：

規格參數：

主軸數 8

主軸轉速 (rpm) 4000/10000/16000

主軸間距 (mm) 45

主軸伺服馬達功率 (w) 750 (根據需要可選用1500w)

導針桿移動伺服馬達功率 (w) x:100 y:100 z:100

快速夾具接口內徑 (mm) 標準：10

適用線徑 (mm) 0.02-0.4mm (追加氣壓剪刀以及更換馬達可以繞到0.4mm以上)

最大骨架外徑 (mm) 30

導針桿移動量 (mm) x:90 y:90 z:50

導針桿移動速度 (mm/sec) 250

控制系統 田中精機 g2 控制器

電源電壓 (v) 單相 ac200-230v ,

50hz/60hz

消費電力 (w) 1250

壓縮空氣壓力 (mpa) 0.49-0.59

機臺本體尺寸 (mm) 770(w) *1100(d) * 1300(h)

機臺本體重量 (kg) 250

田中多軸自動繞線機技術參數一覽表

 機器型號

 msc3608

 msc5612

 主軸數

 8

 12

 主軸繞速

 0-10000-12000

 主軸伺服馬達功率

 750

 1500

 導針桿移動伺服馬達功率

 x:200 y:200 z:200

 導針桿移動量

 x:110 y:150 z:70

 導針桿移動速度(mm/sec)

 250

 軸間距 (mm)

 45

 45

 最大骨架

 30

 30

 快速夾具接口內徑

 10

 控制系統

 田中精機g2控制系統

 適用線徑 (mm)

 0.05-0.5

 0.05-0.32

 0.02-0.05選配

 0.02-0.32選配

 繞線產量（/小時）

 1600（單組繞線）

 2400（單組繞線）

 1000（繞線+包膠紙）

 1500（繞線+包膠紙）

 電源電壓 (v)

 單相 ac200-230v , 50hz/60h

 消費電力 (kw)

 1.25

 2.3

 壓縮空氣壓力

 0.49-0.59

 機臺本體尺寸 (mm)

 700(w) *1100(d) * 1300(h)

 973(w) *1116(d) * 1307(h)

 機臺本體重量 (kg)

 400

 600

適用線圈類型

功率電感線圈、繼電器線圈、液晶顯示器背光源高低壓線圈、點火高低壓線圈、傳感器線圈、電磁閥線圈、汽車噴射器線圈、汽車abs、充電器線圈、汽車儀表線圈、大型步進馬達、開關電源變壓器、ee型變壓器、ei型變壓器、汽車止動線圈等。
