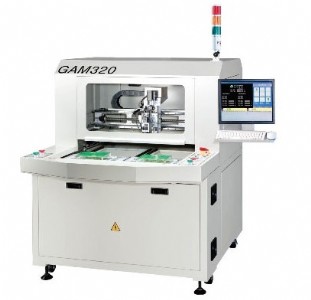

視覺對位全自動pc板分板機

gam-320

機臺特性 ：

一.全系列配置高速ccd視覺對位自動校正系統，大幅提高切割精度及操作效率。採用高速主軸做pcb之切割分板，分割應力小，精度高，且適合任何形狀之電路板。特別適合高精密及高產能之pcb分板作業。

適合手機、數位相機、gps、pda及module等多種小塊多連板之pcb分板。 加大尺寸適用數位電視、pc主機、工作站、伺服器等大型電路板之分板加工。雙檯面運動，可同時執行分板切割及電路板放置，提高工作效率。專利高效率集塵裝置，低噪音，提高效率，維護清潔容易。機臺無需壓縮空氣作傳動，妥善率高，提升機臺的稼動率。軟件採用工業頂級ipc windows 視窗作業系統

，安  全穩定，易學易懂。

二.銑刀機構 採用nakanishi日系精密高速主軸。 切割應力小、板邊平滑、精密度高。

配置靜電消除裝置，有效降低粉  塵之附著，增長銑刀壽命。 使用左旋銑刀，配合下吸式集塵機，有效增加集塵能力。 z軸俱備補償設定，可自動調整銑刀深度，能完全充分利用銑刀刃長。

三.集塵設備 採用高效率馬達及風扇，噪音低、集塵效率佳。使用2hp馬達，外接風管最遠距離可達10m 。採用直筒式濾袋，切割后之粉  塵及碎片經拍打后集中收集。 集塵風口設置鐵網，避免pcb異常掉落阻塞風口。俱備風口自動切換裝置，增加集塵風量。

規格：

 項目

 gam320

 gam320l

 有效切割尺寸

 350*300

 500*400

 切割功能

 直線、圓型

 及圓孤補間

 直線、圓型

 及圓孤補間

 加工檯面

 雙檯面

 雙檯面

 機臺重覆精度

 ±0.01mm

 ±0.01mm

 切割精度

 ±0.02mm

 ±0.02mm

 最高移動速度

 xy軸:800mm/s、

  z軸:350mm/s

 xy軸:800mm/s、

 z軸:350mm/s

 最大移動行程

 x:820 y:370

 z:100mm

 x:980 y:550

 z:100mm

 主軸轉速

 max.40000rpm可調

 max.40000rpm可調

 切割速度

 0~100mm/s可調

 0~100mm/s可調

 操作界面

 視窗操作界面

 視窗操作界面
