2、工作原理:當含有CO和HC的廢氣通過三元催化轉換器時,銷催化劑便觸發氧化(燃燒)過程,HC和CO與轉換器中的氧結合生成水蒸氣和二氧化碳,氧化過程對NOx排放沒有影響。

為了減少NOx的含量,需要進行"還原"反應。還原反應是去掉物質中的氧原子。在三元催化轉換器中,銠被用作催化劑,將NOx分解為氮和氧,當溫度為250℃左右時,污染物便會發生有效的轉化。

3、結構:三元催化轉換器由金屬外殼、陶瓷格柵基底和大約2g(克)左右的銠、鉑涂層(作為催化劑)組成。

一、三元催化轉換器(整體式)的拆裝:

1、安全地頂起汽車。

2、在三元催化轉換器冷卻后,擰下連接排氣管與三元催化轉換器的4個螺栓和螺母。

3、拆下三元催化轉換器和密封墊片。

4、換上2片新密封墊片,放在前后排氣管上。

5、安裝三元催化轉換器,擰緊螺栓和螺母,其擰緊扭矩為43N.m。

二、預熱式三元催化轉換器(整體式)的拆裝:

1、拆開電瓶負極電纜。

注意,拆裝必須在點火開關轉至K口〈位且電瓶負極電纜拆開90s后進行。

2、拆下前排氣管

①松開2個螺栓,并拆開支架。

②拆下前排氣管與中間排氣管的2個緊固螺栓和2個緊固螺母。

③使用14mm的套筒扳手,拆下前排氣管與預熱式三元催化轉換器的3個緊固螺母。

④拆下前排氣管和密封墊片。

3、拆下預熱式三元催化轉換器:

①檢查預熱式三元催化轉換器是否冷卻。

②拆開副氧傳感器接頭。

③拆下螺栓,螺母和No.1排氣歧管支架。

④拆下螺栓、螺母和排氣歧管支架。

⑤拆下3個螺栓、2個螺母、預熱式三元催化轉換器、密封墊片、護圈和襯墊。

⑥從預熱式三元催化轉換器上拆下5個螺栓和2個隔熱罩。

4、重新安裝預熱式三元催化轉換器:

①使用8個螺栓將2個隔熱罩安裝在新的預熱式三元催化轉換器上。

②將新的襯墊、護圈和密封墊片裝在預熱式三元催化轉換器上。

③使用3個螺栓和2個新螺母安裝預熱式三元催化轉換器,擰緊扭矩為29N.m。

④使用螺栓和螺母安裝排氣歧管支架,擰緊扭矩為42N.m。

⑤使用螺栓和螺母安裝No.1排氣歧管支架,擰緊扭矩為42N.m。

⑥連接副氧傳感器接頭。

5、重新安裝前排氣管。

①在前排氣管左右端換上2片新密封墊片。

②臨時安上前排氣管與中間排氣管的2個緊固螺栓和2個新的緊固螺母。

③使用14m長的套筒扳手,擰緊前排氣管與預熱式三元催化轉換器的1個新的緊

固螺母,擰緊扭矩為62N.m。

④擰緊前排氣管與中間排氣管的2個緊固螺栓和2個緊固螺母,擰緊扭矩為56N.m。

⑤使用2個螺栓安裝支架。

6、連接電瓶負極電纜。

(1)簡單人工檢查

第一種方法是檢測進氣歧管真空度法。將廢氣再循環(EGR)閥上的真空管取下,將管口塞住,避免產生虛假真空泄漏現象。將真空管接到進氣歧管上,讓發動機緩慢加速到2500r/min。若真空表讀數瞬間又回到原有水平(47.5~74.5kPa)并能維持15s,則說明TWC沒有堵塞。否則應該懷疑是TWC或排氣管堵塞。

第二種方法是檢測排氣背壓法。從二次空氣噴射管路上脫開空氣泵止回閥的接頭,再在二次空氣噴射管路中接一個壓力表。在發動機轉速為2500r/min時觀察壓力表的讀數,此時讀數應該小于17.24kPa,如果排氣背壓大于或等于20.70kPa,則表明排氣系統堵塞。若觀察TWC、消聲器及排氣管沒有外傷,則可將TWC出口和消聲器脫開后觀察壓力表讀數是否有變化。若壓力表顯示排氣背壓仍然較高,則為TWC損壞:若壓力表顯示排氣背壓陡然下降,則說明堵塞發生在TWC出氣口后面的部件。

(2)怠速試驗法檢查讓發動機怠速運轉,使用尾氣分析儀測量此時的CO值。當發動機正常工作時候(空燃比為14.7:1),這時的CO典型值為0.5~1%,當使用二次空氣噴射和TWC技術可以使怠速時的CO值接近于0,最大不應超過0.3%,否則說明TWC損壞。另外,據經驗分析,怠速時候的NOX的排放量也能給我們一些幫助。通常在怠速時候的NOX數值應不高于100ppm,而在穩定的工況下,NOX數值應該不高于1000ppm,在發動機一切正常的情況下,而NOX過高就可以懷疑是TWC故障了。

(2)怠速試驗法檢查

(3)快怠速試驗法測量讓發動機處于快怠速運轉狀態,并用轉速表測量快怠速是否符合規定值。用尾氣分析儀測量發動機處于快怠速狀態下尾氣中的CO和HC含量。如果發動機性能良好,則CO值應該在1.0%以下,HC應該在10ppm以下。若兩種數值都超標,則可臨時拔下空氣泵的出氣軟管,此時若CO和HC值不變,則可以判定TWC已損壞,若讀數上升,而重新接上軟管后又下降,則說明燃油噴射系統故障或是點火系統故障。

(3)快怠速試驗法測量

(4)穩定工況試驗法在完成基本怠速試驗后進行該項試驗。按照廠家規定接好汽車專用數字式轉速表,使發動機緩慢加速,同時應觀察尾氣分析儀上的CO和HC值,當轉速加到2500r/min并穩定后,CO和HC數值應有緩慢下降,并且穩定在低于或接近于怠速時的排放水平,否則懷疑是TWC損壞。這種方法不但能夠?qū)�TWC是否有故障做出判斷,還能有效地綜合分析TWC在車輛行駛中的實際效能。這時因為TWC性能評價指標中有一項"空速特性檢驗",它表示了受反應氣體在催化劑中的停留時間。性能差TWC盡管在低空速(如怠速)時表現出較高的轉化效率,但是在高空速(如實際行駛)時的轉化效率是很低的,因而不能僅憑借怠速工況評價催化劑的活性是否正常。此外,在具體檢測中,還需要注意TWC的空燃比特性。TWC在過量空氣系數為1的附近時,轉換效率最高,實際使用中就需要閉環電子控制燃油供給系統和氧傳感器的配合。開環時候由于無法給予精確的空燃比,轉換效率僅僅有60%左右,而閉環時平均轉換效率可達95%,因此,在對TWC進行懷疑的時候,也應該對電控系統和氧傳感器進行相應檢測。

(4)穩定工況試驗法

(5)紅外溫度計測量法這是一種比較簡單的測量方法。TWC在實際使用過程中,其出口管道溫度比進口管道溫度至少高出38℃,在怠速時,其溫度也相差10%。但是若出口與入口處的溫度沒有差別或出口溫度低于入口溫度,則說明TWC沒有氧化反應,此時應該檢查二次空氣噴射泵是否有故障,若沒有故障,就說明TWC已經損壞。

(5)紅外溫度計測量法

(6)利用雙氧傳感器信號電壓波形分析目前,許多發動機燃油反饋控制系統中,都安裝兩個氧傳感器。分別裝載TWC的反應前、后兩端。這種結構在裝有OBD-Ⅱ代系統的汽車上,可以有效地檢測TWC的性能。OBD-Ⅱ診斷系統改進了TWC的隨車監視系統,安裝在TWC后端的氧傳感器電壓波動要比安裝在TWC前端的氧傳感器電壓波動少得多。這是因為運行正常的TWC轉化CO和HC時消耗氧氣。當TWC損壞時,其轉換效率基本喪失,使前、后端的氧氣值接近,此時氧傳感器信號的電壓波形和波動范圍均趨于一致,因此,需要更換TWC。

(6)利用雙氧傳感器信號電壓波形分析

①炭灰積聚、污染。含鉛汽油燃燒后會使三元催化轉化器很快受到損害;機油竄入汽缸燃燒后機油中的磷和鋅等物質也會污染三元催化轉化器。

②陶瓷芯子破損。熱循環的長期作用、外部碰撞和擠壓,都有可能使陶瓷芯子破損。

③陶瓷芯子熔化。三元催化轉化器正常工作時,三元催化轉化器內的溫度一般可達500~800℃,出口處溫度比進口處溫度約高30~100℃。但是,混合氣濃或燃燒不完全時會使排氣中的CO、HC濃度過高,這將加重三元催化轉化器的負擔,使溫度升高過多,時間長后,會使三元催化轉化器的性能惡化,甚至熔化載體。

④三元催化轉化器上一般還裝有排氣溫度傳感器,當溫度不定期高時,電控單元會切斷二次空氣供給,中斷催化轉化反應。

三元催化反應器的工作原理

車輛上采用電噴射系統的目的保證燃料混合濃度接近于理想空燃比。理想空燃比對于催化轉換器正常工作是很重要的,安裝催化轉換器的目的是降低有害氣體排放。采用連續分析排氣中氧氣含量的λ傳感器,可以獲得理想的混合氣濃度。如果空燃比不是理想值,通過累進地計量燃油噴入量,ECU可連續調整混合氣濃度。

根據λ傳感器信號,ECU自動校正CO%的正確值(閉環運行)。而當λ傳感器失效時,ECU可以在開環中工作。在吸熱發動機中,燃燒是由氫氣和氧氣之間的反應產生的,緊接著發出熱量.燃油是由碳氫混合物組成,它本身包含以不同方式結合在一起的碳原子和氫原子(石蠟、烯族烴、芳香烴)。

空氣和燃油混合燃燒的主要生成物是二氧化碳(CO2)水蒸氣(H2O)、一氧化碳(CO)和小百分比的未燃燒的碳氫(HC)和氧化氮(NOx)。后兩種按ppm計量。對于污染問題,只有一氧化碳以體積形式大量存在。氮氧化物由氧化的混合氣組成,主要如下:氧化二氮、一氧化氮(NO)、二氧化氮NOx是表示這些氧化物的傳統的符號,其中NO占總數的95%以上。

為了把污染減少到最小程度(CO、HC和NOX),"λ傳感器"被裝到系統中,用于檢測排氣中氧的含量。從傳感器輸出的信號送到ECU,用來調整空燃混合比,從而保證催化轉換器處于最佳工作狀態。

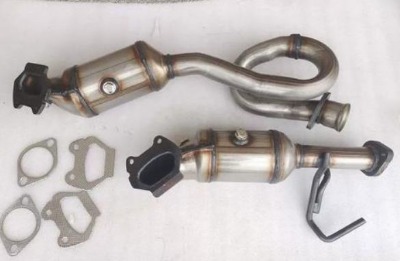

TRI-D三元催化轉換器

可根據不同品牌的不同車型設計加工產品,即可滿足整車配套的要求,也可滿足在用車轉換器失效時更換的要求。

使用壽命:在車況正常的情況下,針對在用車更換為使用2年或行駛50000公里;針對整車配套為行駛80000公里。

安裝前應確保發動機處于二級保養后正常狀態,如有下列現象應及時維修調整:

1、發動機已磨損而燃燒機油,排氣管冒黑煙.

2、安裝前排氣污染物濃度過大(CO≥8%、CH≥5000ppm).

3、本產品必須避免撞擊、灌水、浸水,否則將會大幅度降低催化器的凈化效果.

1、化油器清洗.

2、清潔白金觸點,調整白金間隙.

3、校正點火提前角.

4、清除火花塞積炭,調整火花塞間隙.

5、清潔和更換空氣濾清器.

6、調整發動機怠速.

7、測量氣缸壓力.

電噴汽車:安裝產品前務必對車輛做如下項目的檢修、保養:

1、清洗或更換空氣濾清器.

2、檢查汽缸壓力.

3、校正點火提前角.

4、檢查各傳感器、噴嘴及電控系統.

2、安裝時務必注意凈化器的氣流方向(區分凈化器的進氣端與排氣端),有隔熱板的凈化器請將隔熱板朝上安裝.

3、裝凈化器后,需檢查接合部位有無漏氣現象.
