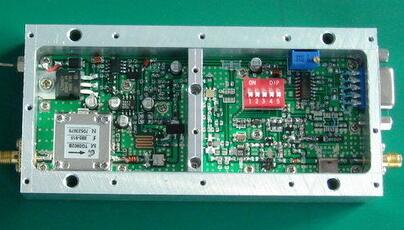

放大高頻大信號使發射機末級獲得足夠大的發射功率。

高頻功率信號放大器使用中需要解決的問題

①高效率輸出

②高功率輸出

諧振功率放大器與小信號諧振放大器

相同之處:它們放大的信號均為高頻信號,而且放大器的負載均為諧振回路。

不同之處:為激勵信號幅度大小不同;放大器工作點不同;晶體管動態范圍不同。

高頻放大器的工作狀態是由負載阻抗Rp、激勵電壓vb、供電電壓VCC、VBB等4個參量決定的。如果VCC、VBB、vb 3個參變量不變,則放大器的工作狀態就由負載電阻Rp決定。此時,放大器的電流、輸出電壓、功率、效率等隨Rp而變化的特性,就叫做放大器的負載特性。

各級電壓對工作狀態的影響

欠壓狀態的功率和效率都比較低,集電極耗散功率也較大,輸出電壓隨負載阻抗變化而變化,因此較少采用。但晶體管基極調幅,需采用這種工作狀態。

過壓狀態的優點是,當負載阻抗變化時,輸出電壓比較平穩且幅值較大,在弱過壓時,效率可達最高,但輸出功率有所下降,發射機的中間級、集電極調幅級常采用這種狀態。

臨界狀態的特點是輸出功率最大,效率也較高,比最大效率差不了許多,可以說是最佳工作狀態,發射機的末級常設計成這種狀態,在計算諧振功率放大器時,也常以此狀態為例。

1、對直流電源不能被短路,直流電路必須有通路,以保證將能加到集電極;

2、負載電壓基波不能被短路,且電流也必須有通路,以保證回路輸出有高頻功率;

3、高頻電流不能通過直流電源(但直流可通過線圈回路),以免產生寄生偶合與高頻損耗。

要滿足上述原則,可在電路中接入一些輔助元件,以構成諧振功率放大器的實際電路。
