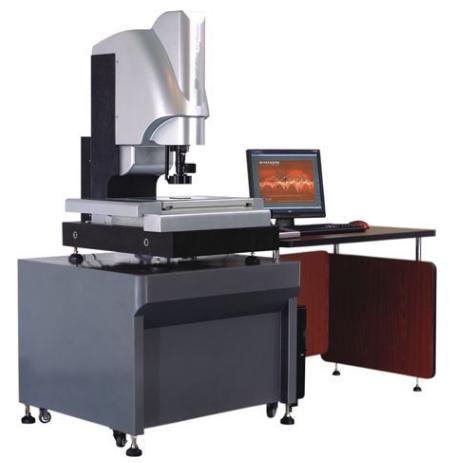

隨著科技發展,對各種工件和零件的測量精度越來越高,對測量?jī)x器的要求也是越來越苛刻,二次元影像測量?jī)x是對傳統的測量技術的飛躍性發展,是將傳統的光學投影和計算機完美結合的產物。二次元影像測量?jī)x是當今工業檢測與計量技術領域中的一個新名詞,它代表的是數字化科技溶入工業檢測與計量,進行空間幾何運算的先進測量技術。

它能快速讀取光學尺的位移數值,通過建立在空間幾何基礎上的軟件模塊運算,瞬間得出所要的結果;并在屏幕上產生圖形,供操作員進行圖影對照,從而能夠直觀地分辨測量結果可能存在的偏差。這一切,在今天強大的計算機運算能力面前都是實時完成的,操作者本人無法察覺。這種能夠利用CCD數位圖像,通過電腦軟件運算,滿足復雜測量需要的精密儀器才是真正意義上的二次元影像測量?jī)x。

影像測量?jī)x中計算機不光只是進行簡單影像對位和數值顯示,更重要的是影像測量?jī)x具有空間幾何運算、圖形顯示、尺寸標注、CAD圖形的輸出等基本功能。這些功能依賴于在空間幾何基礎上開發出來的專用測量與控制軟件。

二次元影像測量?jī)x別名是影像測量?jī)x、二維影像測量?jī)x、二次元、自動影像測量?jī)x、全自動影像測量?jī)x、二次元影像測量?jī)x、2.5D影像測量?jī)x、影像測繪儀等等都是指同種儀器,是對傳統的測量技術的飛躍性發展,是將傳統的光學投影和計算機完美結合的產物。

二次元影像測量?jī)x使用本身的硬件(CCD,目鏡,物鏡數據線,視頻采集卡)將所能捕捉到的圖像通過數據線傳輸?shù)诫娔X的數據采集卡中,之后由軟件在電腦顯示器上成像,由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成,所以可以把他看作是實時檢測設備,或者狹隘一點可以稱為動態測量設備。如果配置合乎要求,設備絕對不會產生圖像滯后現象。因工件大小而議,工作臺可以選擇不同行程。光源亮度可調,可以在各種光線條件下選擇最合適的光源亮度。

按其操作方式可分為自動操作和手動操作兩種類型。自動操作就是通過與影像測量?jī)x連接的電腦的鼠標進行控制機器的運作,從而達到精確測量物體的目標;而手動操作則是通過多搖桿的控制,實現測量被測物體的相關數據。

二次元影像測量?jī)x軟件是二次元影像測量?jī)x的數據處理中心。通過影像探測系統拍攝到工件圖像后,圖像數據傳入計算機,由測量軟件進行各種幾何要素的測量以及數據分析。

二次元影像測量?jī)x軟件提供人機交互的界面。操作人員通過測量軟件觀測待測工件、設置檢測狀態、輸入輸出數據、控制影像測量?jī)x工作臺運動、對數據進行分析。對于自動影像測量?jī)x,測量軟件還可對工件的測量過程進行編程,從而實現批量測量。

1、多點測量點、線、圓、孤、橢圓、矩形,提高測量精度;

2、組合測量、中心點構造、交點構造,線構造、圓構造、角度構造;

3、坐標平移和坐標擺正,提高測量效率;

4、巨集指令,同一種工件批量測量更加方便快捷,提高測量效率;

5、測量數據直接輸入到AutoCAD中,成為完整的工程圖;

6、測量數據可輸入到Excel或Word中,進行統計分析,可割出簡單的Xbar-S管制圖,求出Ca,等各種參數;

7、多種語言界面切換;

8、記錄用戶程序、編輯指令、教導執行

9、大地圖導航功能、刀模具專用立體旋轉燈、3 D掃描系統、快速自動對焦、自動變倍鏡頭;

1、花崗石底座與立柱,機構永不變形。

2、X、Y軸裝有光柵尺,定位精確。

3、Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡,確保精度。

4、激光定位指示器,精確指定當前測量位置,方便測量。

5、鏡頭:連續變倍鏡頭。

6、LED冷光源(表面光和輪廓光)避免工件受熱變形。

7、采用原裝1/3"彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統;

8、具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;

9、儀器備有RS232界面,與電腦連接后,采用專門測量軟件可對測繪圖形進行處理及輸出。

儀器適用于以二坐標測量為目的的一切應用領域,廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、儀表、塑膠、電腦等行業的測量。

1、儀器應放在清潔干燥的室內(室溫20℃±5℃,濕度低于60%),避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌,影響儀器性能。

2、儀器使用完畢,工作面應隨時擦拭干凈,最好再罩上防塵套。

3、儀器的傳動機構及運動導軌、應定期上潤滑油,使機構運動順暢,保持良好的使用狀態。

4、工作臺玻璃及油漆表面臟了,可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面,否則,會使油漆表面失去光澤。

5、儀器LED光源使用壽命很長,但當有燈泡燒壞時,請通知環儀儀器廠商,由專業人員為您更換。

6、儀器精密部件,如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校,所有調節螺絲與緊固螺絲均已固定,客戶請勿自行拆卸,如有問題請通知廠商解決。

7、軟件已對工作臺與光學尺的誤差進行了精確補償,請勿自行更改。否則,會產生錯誤的測量結果。

8、儀器所有電氣接插件、一般不要拔下,如已拔掉,則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能,重則可能損壞系統。
