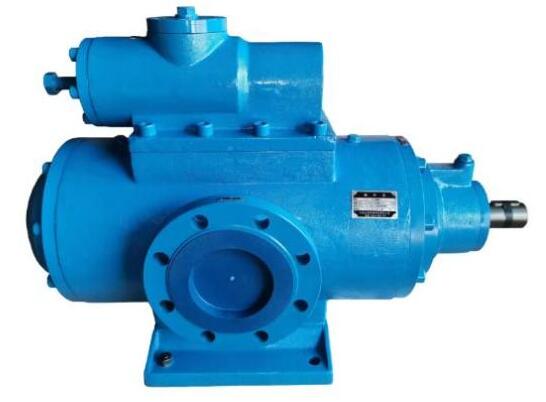

三螺桿泵是螺桿式式容積泵。在三螺矸泵中,由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合,得以在泵的進口與出口之間形成數級動密封室,這些動密封室將不斷把液體由泵進口軸向移動到泵出口,并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。三螺桿泵所輸送液體為不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體,粘度1.2~100oE(3.0~760cst),高粘度液體亦可通過加溫降粘后輸送,其溫度不超過150oC。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合,在泵的吸入口和排出口之間,就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合,這些密封空間在泵的吸入端不斷形成,將吸入室中的液體封入其中,并自吸入室沿螺桿軸向連續地推移至排出端,將封閉在各空間中的液體不斷排出,猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣,其中螺紋圈數看做液體,當螺釘旋轉時螺紋在轉動時就相當于液體在螺桿泵里面的情形,這就是螺桿泵的基本工作原理。

螺桿與殼體之間的密封面是一個空間曲面。在這個曲面上存在著諸如ab或de之類的非密封區,并且與螺桿的凹槽部分形成許多三角形的缺口abc、def。這些三角形的缺口構成液體的通道,使主動螺桿凹槽A與從動螺桿上的凹槽B、C相連通。而凹槽B、C又沿著自己的螺線繞向背面,并分別和背面的凹槽D、E相連通。由于在槽D、E與槽F(它屬于另一頭螺線)相銜接的密封面上,也存在著類似于正面的三角形缺口a’b’c’,所以D、F、E也將相通。這樣,凹槽ABCDEA也就組成一個“∞”形的密封空間(如采用單頭螺紋,則凹槽將順軸向盤饒螺桿,將吸排口貫通,無法形成密封)。不難想象,在這樣的螺桿上,將形成許多個獨立的“∞”形密封空間,每一個密封空間所占有的軸向長度恰好等于累桿的導程t。因此,為了使螺桿能吸、排油口分隔開來,螺桿的螺紋段的長度至少要大于一個導程。

從上述工作原理可以看出,螺桿泵有以下優點：

1、壓力和流量范圍寬闊。壓力約在3.4-340千克力/cm2,流量可達18600cm3/分；

2、運送液體的種類和粘度范圍寬廣；

3、因?yàn)楸脙?nèi)的回轉部件慣性力較低,故可使用很高的轉速；

4、吸入性能好,具有自吸能力；

5、流量均勻連續,振動小,噪音低；

6、與其它回轉泵相比,對進入的氣體和污物不太敏感；

7、結構堅實,安裝保養容易。

螺桿泵的缺點是,螺桿的加工和裝配要求較高；泵的性能對液體的粘度變化比較敏感。

特點

定子與轉子接觸的螺旋封線將收入腔與排出腔完全分開,使泵具有閥門的隔斷作用

可實現液、氣、固體的多相混輸

泵內流體流動時容積不發生變化,沒有瑞流攪動和脈

彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質時的磨耗

輸入介地粘度可達50000Mpa·s含固量可達50%

流量與轉速正比,借助調速器可實現量的自動調節

泵可以正反輸送。

螺桿泵具有以下優點：

1、和離心泵相比螺桿泵無需安裝閥們流量是穩定的線性流動

2、和柱塞泵相比螺桿泵具有自吸能力強、吸入高度強

3、和隔膜泵相比螺桿泵可輸送各種混合雜質含有氣體及固體顆�；�纖維的介質,也可輸送各種腐蝕性物質

4、和齒輪相比,螺桿泵可輸送高粘度的物質

5、和柱塞泵,隔膜泵及齒輪泵不同的是,螺桿泵可用于藥劑填充和計量

由于部件通用組合系列化有多種結構,可用于臥式,法蘭式和立式安裝。

根據所輸送介質需要還可提供加熱或冷卻結構。

在供熱設備中用做燃油噴油,燃油供應和輸送泵。

在機械工業中用做液壓,潤滑和遙控馬達泵。

在化學石油化工和食品工業中用做裝載,輸送和供液泵。

在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

1、壓力和流量范圍寬闊,流量范圍0.2～320m3/h最高工作壓力可達5MPa；

2、運送液體的種類和粘度范圍寬廣,粘度范圍1mm2/s-760mm2/s；

3、因?yàn)槿�螺桿泵內的回轉部件慣性力較低,故可使用很高的轉速；

4、吸入性能好,具有很強的自吸能力；

5、流量均勻連續,振動小,噪音低,幾乎沒有脈動；

6、三螺桿泵結構堅實,安裝方便有(臥式、立式、法蘭式、插裝式、保養容易；

7、三螺桿泵具有很強的耐熱性,一般工作溫度是（1~250°C)超過此溫度需特制；

8、根據所輸送介質需要還可提供加熱或冷卻結構；

9、三螺桿泵幾乎沒有磨損,三螺桿泵只要選型正確,使用壽命長。

10、三螺桿泵的工作效率高。

三螺桿泵的流量與轉速成線性關系,相對于低轉速的螺桿泵,高轉速的螺桿泵雖然能增加了流量和揚程,但功率明顯增大,高轉速加速了轉子與定子間的磨耗,必定使螺桿泵過早失效,而且高轉速螺桿泵的定轉子長度很短,極易磨損,因而縮短了螺桿泵的使用壽命。

通過減速機或無級調速機構來降低轉速,使勘轉速保持在每分三百轉以下較為合理的范圍內,與高速運轉的螺桿泵相比,使用壽命能延長幾倍。

2、螺桿泵的品質

現在市場上的螺桿泵的種類較多,相對而言,進口的螺桿泵設計合理,材質精良,但價格較高,服務方面有的不到位,配件價格高,訂貨周期長,可能影響生產的正常運行。

國內生產的大都仿制進口產品,產品質量良莠不齊,在選用國內生產的產品時,在考慮其性?xún)r(jià)比的時候,選用低轉速,長導程,傳動量部件材質優良,額定壽命長的產品。

3、確保雜物不進入泵體

濕污泥中混入的固體雜物會對螺桿泵的橡膠材質定子造成損壞,所以確保雜物不進入泵的腔體是很重要的,很多污水廠在泵前加裝了粉碎機,也有的安裝格柵裝置或濾網,阻擋雜物進入螺桿泵,對于格柵應及時清撈以免造成堵塞。

4、保持恒定的出口壓力

螺桿泵是一種容積式回轉泵,當出口端受阻以后,壓力會逐漸升高,以至于超過預定的壓力值.此時電機負荷急劇增加.傳動機械相關零件的負載也會超出設計值,嚴重時會發生電機燒毀,傳動零件斷裂.為了避免螺桿泵損壞,一般會在三螺桿泵出口處安裝旁通溢流閥,用以穩定出口壓力,保持泵的正常運轉。

5、避免斷料

三螺桿泵決不允許在斷料的情形下運轉,一經發生,橡膠定子由于干磨擦,瞬間產生高溫而燒壞,所以,粉碎機完好,格柵暢通是螺桿泵正常運轉的必要條件之一,為此,有些螺桿泵還在泵身上安裝了斷料停機裝置,當發生斷料時,由于螺桿泵其有自吸功能的特性,腔體內會產生真空,真空裝置會使螺桿泵停止運轉。

轉速的選擇

1、以輸送介質粘度和泵的規格確定轉速范圍：

輸送高粘度介質時,泵應選低轉速,若粘度較低,相應可選擇高轉速：

①介質粘度〉20°E時,對于大規格的三螺桿泵（主桿外徑60mm以上）,轉速以970rpm或720rpm為宜,如果粘度更高（粘度〉80°E）如粘膠液,可降低轉速使用,推薦200-500rpm；

②對于小規格的三螺桿泵,介質粘度〉20°E時,轉速以1450rpm或970rpm為宜,如果粘度更高（粘度〉80°E）,可降低轉速使用,推薦300-600rpm；

2、由于泵的轉速越高,在相同性能參數下,泵的體積就越小,但由于轉速高,摩擦功率高,泵的磨損就大,壽命就短,如果輸送介質的潤滑性比較差或含有微量雜質,應選擇較低轉速,以使泵保持較長的壽命,推薦在1450rpm以下。

結構的選擇

1、輸送潤滑性油類,溫度在80°C以下選擇內置軸承結構的泵；

2、溫度超過80°C或輸送介質潤滑性差時,選擇外置軸承結構的泵；

3、輸送流動性差,粘度較高的介質或需要所輸送介質進行加熱或保溫時選擇雙層加熱泵體結構的泵；

4、高溫輸送時,應選擇耐高溫的材料所制成的泵,請與我廠聯系。

配套電機的選配

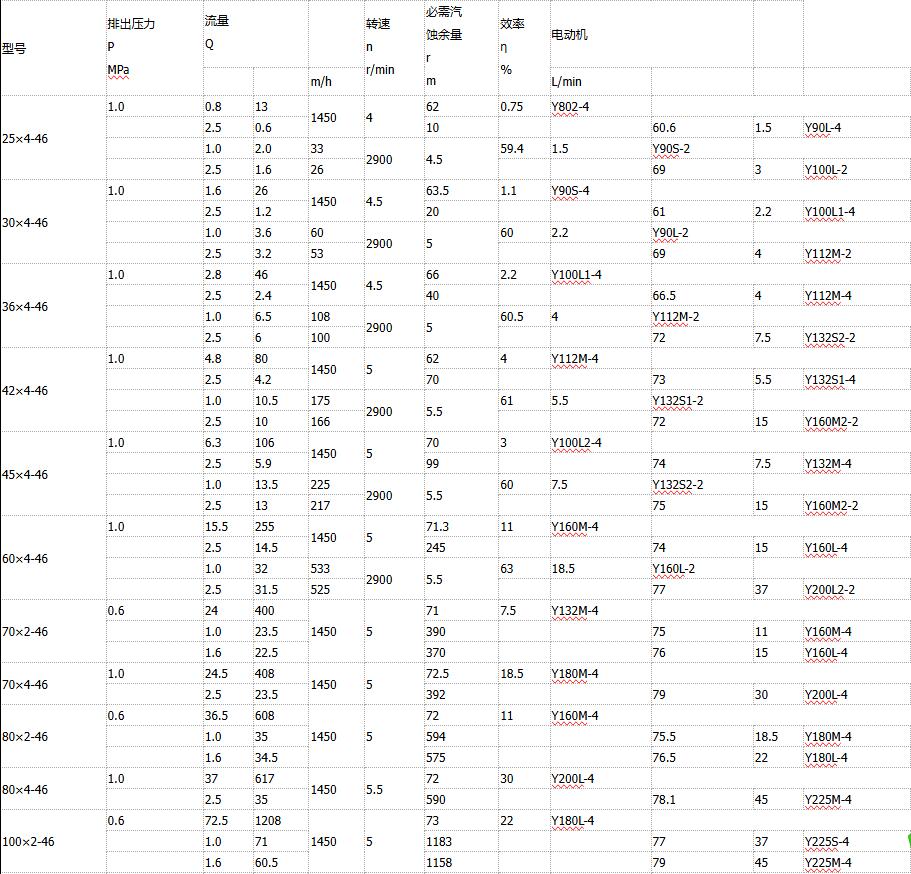

泵的選型確定后,根據樣本數據可查到三螺桿泵的軸功率N,該軸功率再加上一定的功率儲備后,作為選配電機的依據,一般電機功率Nm應不小于泵軸功率N乘以功率儲備系數K后所得值,K值可參照下表取值：

三螺桿泵的流量、壓力在相同轉速、粘度時近似呈直線關系,壓力越高,流量越小。

相同粘度、壓力下,三螺桿泵的流量與轉速近似成正比。

相同轉速、粘度下,軸功率與壓力近似成正比。

同一粘度、壓力下,軸功率與轉速近似成正比。

粘度增大時,流量和軸功率均增加,但由于其中關系較復雜,必要時可向?qū)�業人員咨詢。

總之,只要選型得當,維護合理,三螺桿泵就可保證令人滿意的運行。

1、每種塑料,都有一個理想塑化的加工溫度范圍,應該控制料筒加工溫度,使之接近這個溫度范圍。粒狀塑料從料斗進入料筒,首先會到達加料段,在加料段必然會出現干性磨擦,當這些塑料受熱不足,熔融不均時,很易造成料筒內壁及螺桿表面磨損增大。同樣,在壓縮段和均化段,如果塑料的熔融狀態紊亂不均,也會造成磨損增快�！�

2、轉速應調校得當。由于部分塑料加有強化劑,如玻璃纖維、礦物質或其他填充料。這些物質對金屬材質的磨擦力往往比熔融塑料的大得多。在注塑這些塑料時,如果用高的轉速成,則在提高對塑料的剪切力的同時,亦將令強化相應地產生更多被撕碎的纖維,被撕碎的纖維含有鋒利末端,令磨損力大為增加。無機礦物質在金屬表面高速滑行時,其刮削作用也不小。所以轉速不宜調得太高�！�

3、螺桿在機筒內轉動,物料與二者的摩擦,使螺桿與機筒的工作表面逐漸磨損：螺桿直徑逐漸縮小,機筒的內孔直徑逐漸加大。這樣,螺桿與機筒的配合直徑間隙,隨著二者的逐漸磨損而一點點加大�？墒�,由于機筒前面機頭和分流板的阻力沒有改變,這就增加了被擠塑物料前進時的漏流量,即物料從直徑間隙處向進料方向流動量增加。結果使塑膠機械生產量下降。這種現象又使物料在機筒內停留時間增加,造成物料分解。如果是聚乙烯,分解產生的氯化氫氣體加強了對螺桿和機筒的腐蝕。

4、物料中如有碳酸鈣和玻璃纖維等填充料,能加快螺桿和機筒的磨損。　

5、由于物料沒有塑化均勻,或是有金屬異物混入料中,使螺桿轉動扭矩力突然增加,這種扭矩超出螺桿的強度極限,使螺桿扭斷。這是一種非常規事故損壞。

推廣采用變頻控制技術,解決抽油光桿的轉速和可以減少啟動扭矩的測定問題,完全實現實時、自動、連續,緩慢釋放反轉扭矩,減少在電機突然啟動過程中扭矩及剪切力的突然升高,避免了反轉,降低了抽油桿斷、脫幾率,延長了檢泵周期,但目前只是將其做為軟啟動裝置使用,針對海上地質情況復雜,螺桿泵氣、水、油含量在不同壓差下不同的現實情況,建議在所有安裝變頻器的螺桿泵油井其轉速統一上調至(工頻50Hz、驅動頭5∶1)186r/min利用變頻器通過調節頻率進行轉速控制,通過試驗選擇最大效益點,大大減少勞動強度。
