1、護套：是一根半封閉的導形管狀部件,是滑觸線的主體部分。其內部可根據需要嵌高3-16根祼體導軌作為供電導線,各導軌間相互絕緣,從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。本廠生產的導管每條長度為4m,可以連接成任意需要長度,普通導管制作成直線形,也可按特殊需求制成圓弧形等。

2、導體：主要材質是銅,根據其截面積常用的有10平方,16平方,25平方

3、受電器是在導管內運行的一組電刷殼架,由安置在用電機構（行車、小車、電動葫蘆等）上的撥叉（或牽引鏈條等）帶動,使之與用電機構同步運行,將通過導軌,電刷的電能輿到電動機或其他控制元件。受電器電刷的極數有3-16極與導管中導軌極數相應。

2、可靠：輸電導軌導電性能極好,散熱較快,并用電流密度高,阻抗值低,線路損失小,電刷由具有高導電性能,高耐磨性能的金屬石墨材料制成。受電器移動靈活,定向性能好,有效控制了接觸電弧和串弧現象。

3、經濟：供電滑觸線裝置結構簡單,采用電流密度高,電阻率低,電壓損耗低的銅排作為導電主體�？晒�(jié)電6%左右,實現以塑代鋼,以塑代銅,設計新穎,無需其他絕緣結構,無需補償線,安裝于起重機控制室同側,節省安裝材料和經費,其綜合費用與鋼質祼滑線大致相同。

4、方便：供電滑觸線裝置將多級母線集合于一根導管之中,組半簡便。其固定支架,連接夾、懸吊裝置,均以通用件供應,裝拆、調整、維修亦十分方便。

2、節能降耗,采用特殊配方鋁合金型材作為導體；電阻小,可最大程度降低電能的損耗；

3、輕型系列≤500A,重I型系列630A～1250A,重Ⅱ型系列>1250A,同一系列,護套及配件通用；

4、產品符合國家JB6391.1-92和JB6391.2-92標準；

5、使用壽命長,導體護套也采用獨特的配方,極大延長了滑觸線系統的使用壽命；

6、采用組合設計,易于安裝和日常維護,特別適合于高空作業；

7、集電器可三維空間運動,能滿足供電設備的不間斷供電；采用雙絕緣設計,工作更安全可靠。

目前普遍采用單極H安全滑觸線,在防護等級、絕緣方面有很大改進,安全可靠。

安全滑觸線——用于灰塵,潮濕等環境,可配防塵密封條和手保護（滑觸線離人距離很近的時候要配手保護,如：akapp）。集電器運行速度小于300米/分鐘。

多極滑觸線——安裝方便,速度快,結構簡單緊湊,安全可靠,,適用于電流在100A以下常用

剛體滑觸線——用于高電流設備,電流可達幾千安,適應于環境惡劣,溫度高

單極滑觸線——根據不同的極數進行組合,電流也可達千安,是目前最常用的滑觸線

滑觸線質量可根據以下標準恒量：

1、碳刷使用壽命——屬于易耗品,行駛距離影響設備維護周期。

2、滑觸線外殼質量——厚度、硬度、適用溫度,環境等。

3、集電器性能——主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。

4、滑觸線膨脹問題——長度超過100米以后就要考慮膨脹問題。

5、電壓降問題——根據各種銅條長度電壓降有所不同。

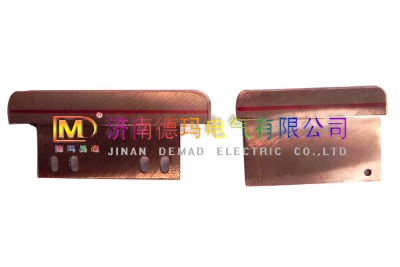

1、電刷： 應根據移動用電設備使用情況每1—3個月檢查一次。重點檢查集電器電刷的磨損情況,若磨損量≥5mm時,必須更換。檢查時若發現電刷松動或發生磨損偏斜時,應查明原因,及時處理。

2、集電器：至少每季度檢查一次。重點檢查緊固件有無松動、移位及塑料件和活動件磨損情況,檢查彈簧拉力（集電器電刷與導軌的接觸壓力應保持一定壓力（見下表）。發現問題及時處理。

3、連接件：至少每年檢查一次。重點檢查緊固螺栓、焊縫及支撐件是否松動、銹蝕、移位等,發現問題,及時處理。

4、日常檢查：重點檢查軌道的平直度有無明顯偏差（大于20mm）、錯位,絕緣保護件有無脫落、斷裂、破損,不銹鋼“v”型槽有無翹起；軌道上有無異物及導電粉塵等。必要時應檢測其絕緣電阻是否符合要求（相間絕緣電阻應≥5MΩ）。

特別對行車軌道重合度、軌距、傾斜度等偏差較大,使用頻繁、車間粉塵過大、溫度較高及有水、酸、堿、霧和室外使用的環境,必須加強日常檢查與維護。

1、應作防腐處理。

2、應連續焊接。

3、安裝牢固,安裝孔位置一致。

二、支架間距

單線“H”型300A以下≤1.5M,400A以上≤3M。

多線無接縫滑觸線型1.0-1.5M.

導管型1.0-1.5M.

電纜滑車型1.0-2.0M.

弧線段支架間距根據現場情況應<1.0M.

三、懸掛件

位置正確,安裝牢固,數量復合要求。

四、滑觸線主體

1、防護外殼與導體間隙≤2mm。

2、直線度：與軌道中心高度允差﹤±15mm.。

3、直線度：與軌道中心縱向允差﹤±15mm。

4、扭曲度：﹤15mm/10m。[1]

五、伸縮器

1、數量符合規定。

2、間隙距離應滿足安裝現場最大溫差所引起的理論伸縮量。

六、集電器

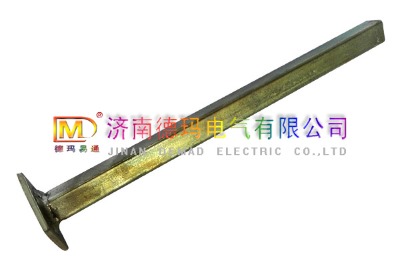

1、方鋼之架焊接牢固,中心線與滑觸線垂直允差±3mm.。

2、方鋼支架與滑觸線的尺寸,應保證集電器活動臂與滑觸線主體平行,允差±3mm.。

3、集電器與滑觸線平面滑動順暢,符合規定壓力。（見下一頁 集電器電刷與導軌接觸壓力表 ）

七、緊固件

緊固螺帽的扭矩,應符合制造廠的推薦值。

推薦值：M10-28NM、M8-12NM、M6-6.5NM

八、電源進線

進線端牢固,不得承受拉力。

1、滑觸線導管：是一根半封閉的異形管狀部件,是安全滑觸線的主體部分。其內部可根據需要嵌設2-9根裸體導軌作為供電導線,各導軌間相互絕緣,并與外殼絕緣,從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。重慶天寶生產的導管每條長度6m,可以連接成任意需要長度,普遍導管制作成直線形,也可以按特殊需求制成圓弧形等。

2、滑觸線導電器是在導管內運行的一組電刷殼架,滑觸線由安置在用電機構（行車、小車、電動葫蘆等）上的拔叉（或牽引鏈條等）帶動,使之與用電機構成同步運行,將通過導軌,滑觸線電刷的電能傳輸?shù)诫妱?dòng)機或其它控制元件。導電器電刷的極數有3-16極與導管中導軌數相應。

機械構造的張力安裝確定集電刷與導軌的滑動接觸壓力和機構的穩固性,集電刷則是導軌滑動接觸拾取電能的導體,它的功能和導電質量以及資料構造成分的優劣,將間接影響全部零碎設備的平安運轉質量。

滑觸線用于給挪動中的設備供電,由兩局部構成,滑線導軌（固定局部,與電源相接,常導軌由單長4m/根或許6米/根銜接而成）,集電器（滑動局部,可在滑線軌道上或內滑動并與銅條接觸取電,集電器用于與挪動電機相連）。

滑觸線系統部件數量的計算

1、滑觸線系統最基本的組成部件

通常情況下最基本的滑觸線系統應包括以下的部件

導桿（含絕緣護套）

接頭（含接頭護套）

導體提掛件（及提掛件支架）

固定夾

端頭部件

動力輸入部件

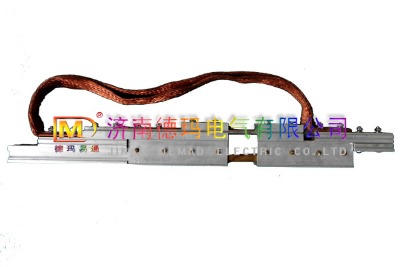

膨脹部件

集電器

集電器用安裝支架

2、滑觸線系統其他可能用到的部件

絕緣部件

拾起導向裝置

3、滑觸線部件數量計算的步驟

考慮是否需要膨脹部件

導桿規格的選擇

考慮供電點的位置及數量

計算導桿的數量

計算接頭及護套的數量

計算固定夾的數量

計算提掛件的數量

計算集電器及支架的數量

4、膨脹部件數量的計算

考慮是否需要膨脹部件

SL2－系統長度小于150米的時候不需要膨脹部件。

SL3－系統長度小于200米的時候不需要膨脹部件。

膨脹部件數量的確定

當系統需要膨脹部件的時候根據下面的公式確定膨脹部件的數量。

n=(Ta max-Ta min)×(L-L0)×1000×ce/exp

其中n－膨脹部件的數量

Ta max－滑觸線允許的最高溫度(PVC護套是80℃,PPO護套

是120 ℃)

Ta min－現場可能出現的最低溫度

L－系統的實際運行長度(單位：米)

L0－不需要膨脹部件的最大系統長度(單位：米)

ce－膨脹系數(鍍鋅鋼-0.0000126/銅-0.0000162/鋁-0.0000235)

exp－膨脹部件的工作范圍(單位：毫米)

SL2－50毫米

SL3－200毫米

例如：一個180米長的系統,最低環境溫度－10 ℃,使用標準型鋁導體。

如果采用SL3導體不需要配置膨脹部件。

如果采用SL2導體則需要膨脹部件

n=(80-(-10))×(180-150)×1000×0.0000235÷50≈1.3

如果n的數值有小數那么不論小數有多大都需要進位,上面的例子中每相(及每根)就需要膨脹部件2件。需要注意,同樣的條件采用不同材質的導體,膨脹部件的數量是不同的。

例如：一個180米長的系統,最低環境溫度－10 ℃,使用標準型SL2銅導體。n=(80-(-10))×(180-150)×1000×0.0000162÷50≈0.9對于銅導體和鍍鋅鋼導體同樣的條件需要的膨脹部件的數量要小于鋁導體。

5、導桿規格的選擇

對于采用380V供電的系統,行車的運行電流約為其總功率數的2倍。

對于包含一個以上行車的系統,系統總的運行電流需要考慮以下的情況。

一臺行車：所有行車中最大的兩臺電機

兩臺行車：所有電機中最大的三臺電機

三臺行車：所有電機中最大的三臺電機

四臺行車：所有電機中最大的四臺電機

在確定系統的運行電流后根據下面的環境溫度(Ta)與行車暫載率系數(Duty)確定系數(K),導桿的實際允許電流I=標稱電流×K。需要選擇I大于系統實際運行電流之規格的導桿。

1、電氣化鐵路：滑觸線作為電能傳輸?shù)闹匾�設備,被廣泛用于電氣化鐵路領域,如高鐵、城鐵、地鐵等。

2、港口起重機：滑觸線可以將電能和信號傳輸?shù)礁呖盏钠鹬貦C(jī)上,從而起到控制和驅動起重機的作用。在港口裝卸行業中,滑觸線扮演者至關重要的角色。

3、機場登機橋：滑觸線可以將電源和控制信號傳輸?shù)降菣C(jī)橋上,為乘客提供安全、舒適的登機服務。
