導熱油熱量表包含一臺渦街流量傳感器、兩支熱電阻采集溫度信號、兩支壓力變送器采集壓力信號、一臺熱量表 . 顯示兩路溫度、兩路壓力、一路流量 . 如果現場工況需要、可以分別在冷端和熱端各安 裝一臺渦街流量傳感器、熱量表就可以顯示兩路的溫度、壓力、流量 .

wf-lugb渦街流量傳感器簡介

渦街流量計屬于速度式流量計、基于卡門渦街原理而研制、可廣泛用于測量液體、比如、自來水、導熱油等 . 氣體和蒸汽（飽和蒸汽、過熱蒸汽）的體積流量和質量流量 . 渦街流量計廣泛用于石油、化工、輕工、動力供熱、環保、市政、電力等行業 .

wf-lugb渦街流量傳感器特點

1、蒸汽、氣體、液體均能測量

2、壓力損失小

3、測量體積流量時不需要補償

4、結構簡單、無運動磨損的部件

5、精度高、可靠性高、不需要現場調試

6、安 裝簡單、維護方便

7、可進行遠距離傳輸流量信號、與計算機聯網、實現集成管理

wf-lugb渦街流量傳感器技術指標

1、測量流體：飽和蒸汽、過熱蒸汽、壓縮空氣、一般氣體、液體等等

2、額定壓力：1.6mpa、2.5mpa、4.0mpa及以上

3、表體材質：304不銹鋼

4、輸出信號：脈沖信號、電流信號

5、電氣接口：m20*1.5

6、環境溫度：-20-60度

7、流體溫度：-20-350度

8、精度等級：液體1.0級、氣體1.5級

9、供電電源：12-24vdc

wf-lugb渦街流量傳感器流量范圍：

雙路溫度壓力導熱油熱量表(圖1)

wf-lugb渦街流量傳感器選型指南

傳感器口徑不同、其測量范圍也不同、確定流體在管道的大體的流量范圍、然后選擇合適的配置 .

wf-yby擴散硅壓力變送器性能參數

測量介質

氣體、液體、油等與接觸部分材質相兼容的介質

測量形式及范圍

表壓—-(0～60)mpa,—-(0～0.5)kpa

絕壓—-(0～60)mpa,—-(0～5)kpa

負壓—-(-100kpa～60)mpa, —-(-0.2～0.2 )kpa

精度等級

0.5

過載能力

量程的2-5倍

長期穩定性

小于0.25％fs/年、小于0.5％fs/年

供電電源

15～36 vdc（標定電壓24vdc）

輸出信號

(4～20)ma（二/三線制）、（0～10/20）ma
（0～5）v、（1～5）v、（0～10）v

工作溫度

-40～80℃

過程連接

m20×1.5外螺紋或用戶注明

防護等級

ip65

壓力變送器輸出4-20ma信號給熱量表、熱量表顯示壓力值 .

熱電阻

輸出電阻信號給熱量表、熱量表顯示溫度值 .

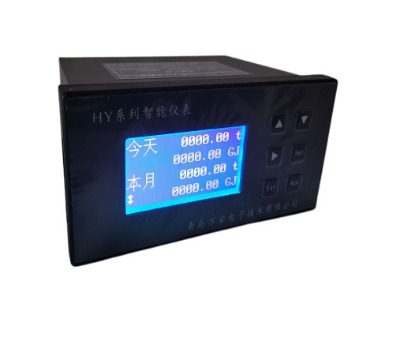

wf-hy系列熱量表參數

1、精度

溫度檢測精度 ≤±0.5℃ 壓力測量精度 ≤±0.5％fs

瞬時流量測量精度 ≤±0.5％fs 累積量精度 ≤±1％

2、儀表輸入信號

溫度：1—300℃(pt100鉑熱電阻,三線制)

流量： a)體積4—20ma（二線制/三線制）流量變送信號

b)頻率脈沖流量信號：9999 hz

c)差壓4—20ma（二線制/三線制）流量檢測信號

壓力：4—20ma（二線制/三線制）壓力變送信號

3、停電信息記錄：35次、循環存儲

4、采樣周期：1 s(對于如渦街流量計頻率流量信號、計頻率周期可以設定)

5、熱量定時存儲： 9000次、可選擇時間間隔、循環存儲

6、流量/熱量日累積存儲：500次（即近500天）、循環存儲

7、流量/熱量月累積存儲：24次（即近24個月）、循環存儲

8、供 電 180—260vac,47—55hz,﹤10va

9、對外供電：24vdc,100ma

10、外形尺寸：160x80x120 mm 開孔尺寸；；154x74 mm

11、通訊協議

電氣接口：rs—485

軟件協議：modbus rtu

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：7、8

停 止 位：1、2

校 驗：無、奇或偶校驗

熱端溫度：30001 整型 1小數位 ℃

冷端溫度：30002 整型 1小數位 ℃

熱端壓力：30003 整型 3小數位 mpa

冷端壓力：30004 整型 3小數位 mpa

停電次數：30005 無符號整型

停電小時：30006 無符號整型

停電分鐘：30007 無符號整型

流 量：30008 長整型 2小數位 m3/h

供熱流量：30010 長整型 2小數位 gj/h

累積供水：30012 無符號長整型 2小數位 t

累積供熱：30014 無符號長整型 2小數位 gj

如從1#地址積算儀讀出上述數據的命令幀為：

01 04 00 00 00 0f b0 0e

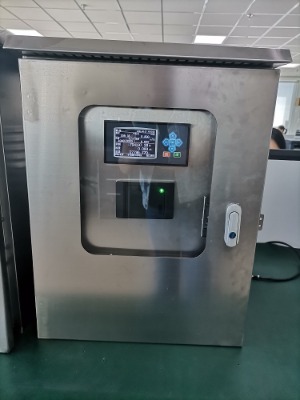

雙路溫度壓力導熱油熱量表 (圖2)

青島萬安 電子技術有限公司主營產品：渦街流量計、電磁流量計、渦輪流量計、顯示儀表、熱量表、差壓式儀表、分析儀器、水質監測設備、壓力儀表等、以及承接電氣自動化項目 . 歡迎來電咨詢 .
