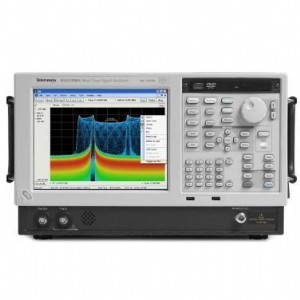

rsa6120b（圖）泰克-rsa6120b頻譜分析儀

 儀器儀表哪家強  到深圳觀瀾找鴻翔

選用我公司二手儀器的優勢是：

1、與新購儀器幾個月的供貨期相比，購買二手儀器的供貨期要短的多。

2、在時間就是市場的今天，優勢無疑是為明顯的。

2、二手儀器的價格便宜，基本為新購儀器價格的20％～50％。在電子技術迅 速發展的今天，儀器的更新也在加快，投資越少則風險越小。

3、為了讓您放心地使用我們提供的二手儀器，我們銷售的二手儀器可以做到：保修半年到一年不等

深圳鴻翔儀器專業銷售，租賃，回收

二手頻譜分析儀，信號源，網絡分析儀，示波器，無線電綜合測試儀，音頻分析儀,噪聲系數分析儀，wifi測試儀，手機綜合測試儀，emi測試儀，天饋線分析儀，色彩分析儀，綜合測試儀，藍牙測試儀,功率計，頻率計，校準件，函數信號發生器，電源gpib卡，萬用表，衰減器等測試儀器，等高頻儀器

主要經營品牌：

agilent/hp【安   捷倫/惠普】、是德（keysight）、chroma【可羅馬】 tektronix【泰克】、advantest【愛德萬】、anritsu【安   立】、r/s【羅德 施瓦茨】、ifr【原marconi馬可尼】、fluke【福祿克】、橫河（yokogawa）、吉時利（keithley）、iwatsu【巖崎】、goodwill【固緯】等知名品 牌長期多臺現貨供應出售、出租，成色新。的產品,的技術.的價格…讓服務從滿意到感動---你的滿意是我們公司的追求.

 回收工廠閑置/倒閉電子儀器，個人處理儀器，歡迎來電!

技術參數

頻率方面  rsa6120b

參數 描述

頻率范圍 9 khz to 20 ghz (rsa6120a)

9 khz to 14 ghz (rsa6114a)

9 khz to 6.2 ghz (rsa6106a)

初始中心頻率預熱設置精度 10 分鐘后 10-7范圍內

中心頻率設置分辨率 0.1 hz

頻率標記讀數精度 ±(re × mf + 0.001 × 跨度 + 2) hz

re 參考頻率誤差

mf 標記頻率

跨度精度 ±0.3％ (自動模式)

參考頻率

校準時初始精度 1 × 10-7 (預熱 10 分鐘后)

每天老化 1 × 10-9 (運行 30 天后)

每 10 年老化 3 × 10-7 (運行 10 年后)

溫度漂移 2 × 10-8 (0 - 50 °c)

總頻率誤差 (溫度 + 老化) 4 × 10-7 (校準后 10 年內，典型值)

參考輸出電平 >0 dbm (已選擇內部參考源)

參考輸出電平(環通) 從 ext ref in 到 ref output 為 0 db 標稱增益，+15 dbm 最大輸出

外部參考輸入頻率 1 - 25 mhz (1 mhz 步進) + 1.2288 mhz, 4.8 mhz, 19.6608 mhz

外部參考輸入頻率要求 必須在聲稱的頻率輸入的 ±3 × 10-7 范圍內

雜散輻射 在 100 khz 偏置范圍內< -80 dbc

輸入電平范圍 -10 dbm 至 +6 dbm

觸發方面 rsa6120b

特點 描述

采集模式 單次采集或連續采集、自由運行或觸發

觸發信號接入方式 觸發 1(前面)、觸發 2/ 門限觸發(背面)、功率線觸發

觸發類型 功率

頻率模板(選項 02)

dpx 密度、欠幅、時間限定(選項 200)

觸發設置 觸發時間點可設置在總采集長度的 1-99％

觸發組合邏輯 “trig 1【敏感詞】trig 2/gate”可以定義為一個 觸發事件

功率電平觸發   rsa6120b

參數 描述

電平范圍 距參考電平0 db to 至100 db

精度

(對本底噪聲以上>30 db 的觸發電平， 信號電平的 10％ - 90％) ± 0.5 db(距參考電平 ≥ -50 db)

±1.5 db(-50 db > 距參考電平 > -70db)

觸發帶寬范圍

(在最大采集帶寬時) 4 khz to 20 mhz + 全波段 (標配)

11 khz to 60 mhz + 全波段 (選項 110)

觸發位置定時不確定性

40 mhz 采集帶寬, 20 mhz 帶寬 不確定性 = ±15 ns

110 mhz 采集帶寬, 60 mhz 帶寬

(選項. 110)

不確定性 = ±5 ns

觸發重新準備時間，最小值(fast frame ‘on’)

10 mhz 采集帶寬 ≤25 μs

40 mhz 采集帶寬 ≤10 μs

110 mhz 采集帶寬 (選項 110) ≤5 μs

頻率模板觸發(選項 02)

特點 描述

模板形狀 由用戶定義

最小水平模板設置分辨率 <跨度的0.2％

電平范圍 距參考電平 0 db 至 -80 db

電平精度*1

距參考電平0 至 -50 db ±(if 頻響 + 1.0 db)

距參考電平-50 db 至 -70 db ±(if 頻響 + 2.5 db)

跨度范圍 100 hz to 40 mhz

100 hz to 110 mhz (選項 110)

100％ 觸發概率 的最小事件時長 (在最大采集帶寬時) 31 μs

24 μs (選項 200)

10.3 μs (選項 110 + 選項 200)

持續時間短于最小事件時長指標的信號 會導致頻率模板觸發準確性下降

觸發位置不確定性 跨度 = 40 mhz:

±12.8 μs

±2 μs (選項 200, rbw = auto)

跨度 = 110 mhz:

±5.12 μs (選項 110)

±2 μs (選項 200, rbw = auto)

*1 對超過本底噪聲 >30 db 的模板。

選項 200 - 高級觸發

特點 描述

dpx 密度觸發

密度范圍 0 to 100％ 密度

水平范圍 0.25 hz to 40 mhz

0.25 hz to 110 mhz (選項 110)

100％ 觸發概率的 最小信號持續時間 (在最大采集帶寬時) rbw = auto， 曲線長度 801 點 24 μs

5.8 μs (選項 110)

欠幅觸發

欠幅定義 正, 負

精度

(對超過本底噪聲>30db，信號電平的 10％ - 90％) ± 0.5db(距參考電平 ≥ -50 db)

± 1.5db(-50 db> 距參考電平>-70db)

時間限定觸發

觸發類型和來源 時間限定可應用于以下觸發：電平、頻率 模板(選項 02)、dpx 密度、欠幅、外部 1、外部 2

時間限定范圍 t1: 0 - 10 秒

t2: 0 - 10 秒

時間限定定義 短于 t1

長于 t1

長于 t1 且短于 t2

短于 t1 或長于 t2

延時觸發

范圍 0 - 10 秒

外部觸發 1

特點 描述

門限電壓 -2.5 v 至 +2.5 v

門限電壓設置分辨率 0.01 v

觸發位置定時不確定性(50ω 輸入阻抗)

40 mhz 采集帶寬， 40 mhz 跨度 不確定性 = ± 20 ns

110 mhz 采集帶寬，110 mhz 跨度 (選項 110) 不確定性 = ± 12 ns

輸入阻抗 可選 50ω/5 kω 阻抗(標稱值)

外部觸發 2

特點 描述

門限電壓 固定，ttl

輸入阻抗 10 kω(標稱值)

觸發狀態選擇 高, 低

觸發輸入

電壓(輸入電流<1 ma)

高：>2.0 v

低：<0.4 v (lvttl)

采集方面

參數 描述

實時采集帶寬 40 mhz(110 mhz，選項 110)

模數轉換器 100 ms/s 14 位 (可選 300 ms/s，14 位，選項 110)

采集存儲器容量 256 mb(1 gb，選項 02)

最小采集長度 2 個樣點

采集長度設置分辨率 1 個樣點

快幀采集模式 一次采集中可存儲 > 64,000 條記錄 (適用于脈沖測量和三維頻譜圖分析)

存儲深度(時間)和最小時域分辨率

采集帶寬 取樣速率

(對于 iq)

最大采集時間 最大采集時間

(選項 02)

時間分辨率

110 mhz

(選項 110)

150 ms/s 0.426 s 1.706 s 6.6667 ns

60 mhz

(選項 110)

75 ms/s 0.852 3.413 13.33 ns

40 mhz 50 ms/s 1.28 s 5.12 s 20 ns

20 mhz 25 ms/s 2.56 s 10.2 s 40 ns

10 mhz 12.5 ms/s 5.12 s 20.5 s 80 ns

5 mhz 6.25 ms/s 10.2 s 41.0 s 160 ns

2 mhz*2 3.125 ms/s 10.2 s 41.0 s 320 ns

1 mhz 1.56 ms/s 20.5 s 81.9 s 640 ns

500 khz 781 ks/s 41.0 s 164 s 1.28 μs

200 khz 390 ks/s 81.9 s 328 s 2.56 μs

100 khz 195 ks/s 164 s 655 s 5.12 μs

50 khz 97.6 ks/s 328 s 1310 s 10.24 μs

20 khz 48.8 ks/s 655 s 2620 s 20.48 μs

10 khz 24.4 ks/s 1310 s 5240 s 40.96 μs

5 khz 12.2 ks/s 2620 s 10500 s 81.92 μs

2 khz 3.05 ks/s 10500 s 41900 s 328 μs

1 khz 1.52 ks/s 21000 s 83900 s 655 μs

500 hz 762 s/s 41900 s 168000 s 1.31 ms

200 hz 381 s/s 83900 s 336000 s 2.62 ms

100 hz 190 s/s 168300 s 671000 s 5.24 ms

*2 在 ≤ 2 mhz 的跨度中，會存儲分辨率更高的數據，但會減少采集時間。

分析方面

按域劃分的視圖 視圖

頻率 頻譜(幅度對線性或者對數標度頻率)

dpx? 頻譜畫面(實時 rf 顏色等級頻譜)

三維頻譜圖(幅度對頻率隨時間的變化)

雜散信號(幅度對線性或者對數標度頻率)

相噪(相噪和抖動測量)(選項 11)

時間和統計 幅度對時間

頻率對時間

相位對時間

調幅對時間

調頻對時間

調相對時間

rf iq 對時間

時間概覽圖

ccdf

峰值均值比

穩定時間,頻率和相位(選項12) 頻率穩定對時間，相位穩定對時間

高級雷達測量套件 (選項 20) 脈沖結果表(27 項)

脈沖曲線(可按脈沖號選擇)

脈沖統計(脈沖結果的趨勢、趨勢 fft 變換及直方圖)

數字解調(選項 21) 星座圖

evm 對時間

符號表(二進制或十六進制)

幅度和相位誤差對時間和信號質量

解調的 iq 對時間

眼圖

格子圖

頻率偏差對時間

頻率偏移測量 可在中心頻率或指定測量頻率(在儀器的 采集和測量帶寬范圍內)下執行信號分析。

采集回放 回放采集存儲器的全部內容或者采集的 一部分和幀。所收集的歷史記錄可達到 64,000 次采集(每個采集包含一個或多個 幀)或 1 gb 樣點數據，以先達到者為準。
