一、產品介紹

孔板和孔板流量計是根據煤礦瓦斯抽放管路的特點,孔板流量計為煤礦瓦斯抽放而設計的計算瓦斯抽放量的配套件。其結構簡單,使用和計算極其方便,孔板流量計是測量瓦斯流量中為經濟的裝置。

二、用途及工作原理

煤礦瓦斯抽放流量是通過徑距取壓法測量的。孔板流量計當連續流動的流體經管道內的節流裝置時流速會變大,在孔板流量計的節流裝置上下游側之間出現靜壓力差,且流量與壓差之間存在著一個恒定的關系,因而通過測量壓差即可計算出流體的流量。

三、產品結構組成

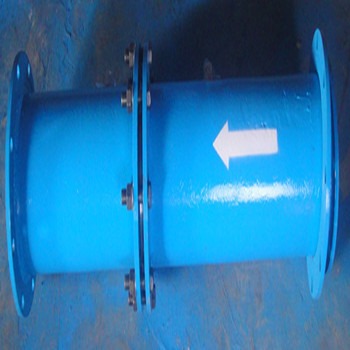

孔板流量計主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板,不同管道內徑的孔板,其結構形式是幾何相似的。

四、使用及注意事項

1、在抽放瓦斯管路中安 裝孔板時,孔板的孔口與管道同心,其端面與管道軸線垂直,偏心度小于2％。

2、安 裝孔板的管道內壁,在孔板前后距離2d（d為管道內徑）范圍內,不應有凸凹不平、焊縫和墊片等。

3、孔板流量計的上游（進流體端）管道直線長度≥20d,下游（出流體端）管道直線長度≤10d。

4、要經常清理孔板前后的積水和污物,孔板流量計中孔板銹蝕要更換。

5、抽放瓦斯量有較大變化時,孔板流量計的大小應根據流量大小更換相應的孔板。
