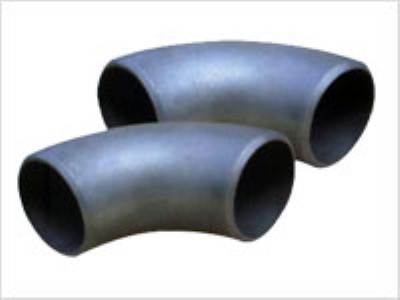

90度彎頭
90度彎頭角度介紹 彎頭的材料有鑄鐵,不銹鋼,合金鋼,可煅鑄鐵,碳鋼,有色金屬及塑料等.與管子聯結的方式有直接焊接(最常用的方式)法蘭聯結,螺紋聯結及承插式聯結等. 彎頭符號:schxx是
標簽 ：90度彎頭 碳鋼90度彎頭 無縫90度彎頭
90度彎頭簡介：
90度彎頭介紹
產品概況：90度彎頭是河北龍潤管道集團有限公司的主營產品【聯系人：郭明柱13930769833電話0317-5128656傳真0317-5120379】90度彎頭的材料有鑄鐵,不銹鋼,合金鋼,可煅鑄鐵,碳鋼,有色金屬及塑料等.與管子聯結的方式有直接焊接(最常用的方式)法蘭聯結,螺紋聯結及承插式聯結等.
彎頭符號:schxx是壁厚等級,90e(s)表示短半徑90度彎頭;90e(l)表示長半徑90度彎頭;45e(l)表示長半徑45度彎頭,45e(s)表示短半徑45度彎頭,180e(s)表示短半徑180度彎頭;180e(l)表示長半徑180度彎頭;r(c)表示同心異徑接頭,r(e)表示偏心異徑接頭,t(s)表示等徑三通,t(r)表示異徑三通,cr(s)表示等徑四通,cr(r)表示異徑四通,c表示管帽,具體可以看看gb/t12459-2005《鋼制對焊無縫管件》
90度彎頭展開的問題
板金展開圖樣一般都采用相貫線法放樣,沒有計算公式.制圖軟件繪制比較方便.
多節的彎頭叫作"蝦米腰".
手工放樣步驟:(以一節為例,其余方法相同)
1)90度彎頭先按實際尺寸畫出彎頭側面投影.包括接縫線.
2)90度彎頭按線把每一個封閉線框圖形分割成獨立的圖形.(可以裁剪,也可以單獨再畫.
3)90度取一個圖樣,(將中心線垂直的設置)畫在另一張紙上,沿圖樣高度畫兩條上下平行的橫線,并與中心線垂直,長度正好是圖樣直徑的圓周長.(封閉的長方形)
4)90度將圖樣垂直方向作等分,并作好標記,然后將這些等分線垂直的畫到剛才畫的展開的長方形內,注意展開圖上的點一定要對應投影圖樣上的點.
5)90度將圖樣上斜線沿水平方向作等分.并平行的拉到展開的圖樣上,并對應相應的點.把展開樣上得到的交點圓滑連接,就是展開的曲線.等分作的越密,曲線越準.
6)90度放出咬口的量,和板厚處理
