小吊車結實耐用 質量可靠廠家直銷

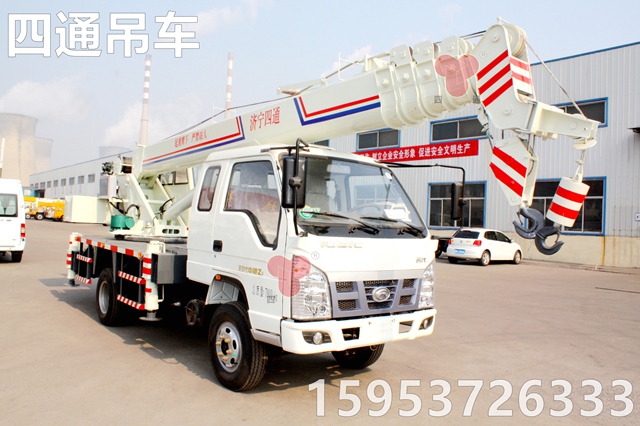

福田底盤8噸汽車吊參數

底盤型號 stsq8b

發動機排放標準 國四

最大起重量 8000kg

吊臂 6米*5節u型吊臂

最大起升高度 26米

選用底盤 北汽福田·時代中馳z5

發動機型號 4d26(全柴490)

發動機功率 70kw

輪胎型號 750-16

支腿跨距 4.3*3.6米（橫向*縱向）

外形尺寸 8.68*2.1*2.9米

電機功率 11kw

行駛速度 ≤80km/h

u形臂在汽車起重機上的應用與展望

四通吊車已經把u形臂技術成功的應用到了產品上，已經形成了新一代的u形臂系列型譜，主要產品包括7-12噸系列產品，這些產品的技術性能指標都達到國內領先水平，深受國內外客戶的認可和好評。

   通過u形臂汽車起重機的研發，四通吊車形成了自己的專利技術、專有技術，生產出了一系列具有四通吊車特色的小型吊車。四通吊車起重機事業部全體工程技術人員將再接再厲，不斷地開拓進取，與時俱進，以市場為核心，以用戶需求為導向，為推動中國起重機的發展與進步，作出四通吊車人的貢獻！

   隨著吊車起吊性能的越來越大，起重臂截面形式從最原始的四邊形截面逐步的發展到多邊形截面，進而發展到u形截面，截面形式不斷優化。

   u形截面臂在有效減輕起重臂自重的同時，能最大限度地發揮材料的力學性能，從而提高大噸位汽車起重機在大幅度、高起升高度情況下的起重性能。與此同時還解決了局部容易失穩的問題，大大的提高了起重機的可靠性和穩定性。

   一、伸縮式臂架截面形式的分析

   目前，汽車起重機的起重臂截面形式主要有四邊形、六邊形、八邊形、十二邊形、u形和橢圓形。

四邊形截面是由翼緣板和腹板焊接而成的，它制造工藝相對簡單，具有良好的抗彎剛度，適用于強度比較低的材料；對于高強度材料不能充分發揮材料的承載能力，不能很好地傳遞扭矩和橫向力，需設附加支承；而且在四個角點處最容易產生應力集中；底板、腹板受較大的壓應力作用，常出現局部失穩。一般用于中小噸位的輪式起重機。

為了避免上述不利因素  ，提高腹板的穩定性，研制出了六邊形及其它多邊形截面。這些截面的共同點是采用大圓弧過渡，腹板高度減小，受力狀況得到改善。而且這些截面實際計算寬度較小，有利于提高局部抗失穩能力。前后滑塊均支承在四角處，伸縮臂各板不產生局部彎曲，且能較好地傳遞扭矩與橫向力，這些多邊形截面的伸縮臂能較好地發揮材料機械性能，減輕結構自重。因此這些截面形式被普遍的采用。

橢圓形截面是一種受力較理想的吊臂截面形式，其截面上彎板為大圓弧槽形板，下彎板為橢圓形槽形板，且由下向上收縮，其重量優化，抗扭性能顯著，具有獨特的穩定性和抗屈曲能力。適用于高強度材料，能充分發揮材料的性能，但是該截面需要側向支承，制造工藝復雜，吊臂在彎型技術上的難度大，需要大型的折彎機等專業化配套設備，而且對焊接質量要求相對較高，目前尚未被普遍采用。

   u形截面是經過優化計算得出的較為合理的截面形式，其截面上彎板為大圓角槽型彎板，下彎板為u形槽型彎板。通過對比分析，u形截面臂有如下優點：

1.u型截面的橫向抗彎剛度和抗扭剛度優于其它截面形式；

2.u型側板的上半部拉應力較大，提高了側板的穩定系數；

3.u形的下底板有利的提高了抗局部失穩的能力；

4.在起重性能相同的情況下，u形截面的起重臂降低了起重臂的重量，提高了汽車式起重機的起重性能；

5.u型截面伸縮臂在套接處有較小的應力和較好的應力分布；

6.在相同的截面積、相同受力情況下，u型截面起重臂極大提高了其抗變形能力。

   二、u形伸縮吊臂優化設計方案的設定

第一步建立參數化模型，即建立參數化有限元分析模型；

第二步提取截面特性參數和面積參數；

第三步生成優化分析文件；

第四步是定義設計變量、狀態變量及目標函數，選擇吊臂的截面特性作為狀態變量，其截面面積作為目標函數；

第五步是進行優化，并獲得優化結果；

第六步對所得截面尺寸的吊臂再用有限元法精確校核吊臂的強度、剛度及局部穩定性；

若這些條件不滿足，則需調整設計變量的上、下限，再運行上述優化過程，直至滿足要求。采用這樣的優化方法就避免了將有限元分析過程作為優化分析文件帶來計算量很大、運行時間長的缺點。

具體到每節臂的優化設計問題,考慮兩個非常重要的工況：基本臂工況和全伸臂工況。由基本臂工況通過優化設計確定基本臂截面尺寸和壁厚，并由各節臂之間的間隙確定其余各節臂的截面尺寸，然后再由全伸臂工況確定其它節臂的壁厚。

   三、u形伸縮吊臂優化設計過程及分析

   u形伸縮吊臂優化設計過程主要有三個方面的內容，一是基本臂截面的優化設計，二是其余節臂截面尺寸的確定，三是運用有限元法對吊臂的強度、剛度及局部穩定性進行精確校核。

基本臂截面的優化設計過程——作為吊臂來說，總希望在不發生局部失穩的前提下，壁厚設計得薄一點，截面設計大一些。但由于受整機尺寸的限制，吊臂外形尺寸不能增大，因而只能在截面總高和總寬保持不變的條件下進行截面的優化。

   整個過程用ansys 自帶的優化模塊來實現，采用較精確的一階優化方法求解，對于含有設計變量和狀態變量的約束優化問題，ansys 先用懲罰函數法將其轉化為無約束優化問題，經過多次的迭代，最終確定了吊臂的形狀。

最終可通過檢測得出，各折板長度逐步的接近，腹板高度進一步減小，下部趨近于圓弧，這樣就大大的增強了腹板局部穩定性。

   在基本臂截面尺寸優化確定后，便可根據每節臂之間的間隙大小用作圖法定出其余節臂的尺寸。而每節臂的厚度則根據全伸臂時的強度、剛度及局部穩定性要求來確定。調整后每節臂的壁厚都有所減小。

   優化前后吊臂截面面積及吊臂筒體重量都有所變化。吊臂優化前的筒體重量為8755kg，優化后較優化前減輕了8.8％ 的重量。采用優化設計可有效的減輕臂體的重量，從而提高整機的起重性能；針對吊臂截面參數進行優化設計，由截面特性作為狀態變量約束條件，可大大減少優化迭代時間，使得吊臂優化設計成為可能。汽車起重機吊臂的優化設計方法同樣適用于其它形狀的吊臂優化設計。

   在優化設計之后，又對吊臂的強度、剛度及局部穩定性進行了校核，確保優化結果的可靠性和實用性。通過對主臂的三維建模單元的選取和網格的劃分載荷的施加和約束的處理等一系列過程，最終得出各個臂段在不同工況下的位移云圖應力云圖相應的應力值表。

   通過數據和圖樣表明：經過優化設計之后，吊臂的強度、剛度及局部穩定性均符合要求，并且各技術性能指標都有一定的提高。

   在理論設計之后，又對優化設計之后汽車起重機進行了結構應力的測試實驗。首先選取結構應力測試工況，然后對結構應力試驗測點進行合理的布置，最后通過測試得出結構應力試驗結果。

通過將測點處計算應力的理論值與實測值比較可得知，實測值和理論值兩者得出的結果相近，說明設計計算出的數值是準確的，各測點應力值均小于許用應力，結構強度滿足設計要求。

經過起重臂的優化設計，優化后比優化前的起重性能要優越很多，在基本臂工況下比較可見，在5米以上幅度，起重性能提升約5.2％左右，在中長臂工況下比較可見，起重性能提升約8.5％左右，在全伸臂工況下比較可見
