亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

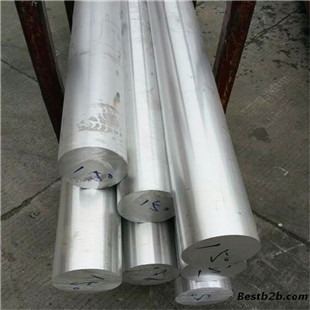

材料名稱：鋁及鋁合金擠壓棒材(100～150mm,h112、t6態(tài))

牌號(hào)：2a06

標(biāo)準(zhǔn)：gb/t 3191-1998

●特性及適用范圍：

高強(qiáng)度硬鋁,壓力加工性能和可切削性能與2a12相同,在退火和剛淬火狀態(tài)下塑性尚好。合金可進(jìn)行淬火與時(shí)效處理,一般腐蝕穩(wěn)定性與2a12相同,加熱至150～250℃時(shí),形成晶間腐蝕的傾向較2a12為小,點(diǎn)焊焊接性與2a12、2a16相同,氬弧焊接較2a12為好,但比2a16差。

●化學(xué)成份：

鋁 al ：余量

硅 si ：≤0.50

銅 cu ：3.8～4.3

鎂 mg：1.7～2.3

鋅 zn：≤0.10

錳 mn：0.50～1.0

鈦 ti ：0.03～0.15

鈹 be ：0.001～0.005

鐵 fe： 0.000～ 0.500

注：?jiǎn)蝹�(gè):≤0.05;合計(jì):≤0.10

●力學(xué)性能：

抗拉強(qiáng)度 σb (mpa)：≥430

條件屈服強(qiáng)度 σ0.2 (mpa)：≥285

伸長(zhǎng)率 δ5 (％)：≥10

注 ：棒材室溫縱向力學(xué)性能

試樣尺寸：棒材直徑(方棒、六角棒內(nèi)切圓直徑)＞100～150

●熱處理規(guī)范：

1)完全退火:加熱390～430℃;隨材料有效厚度不同,保溫時(shí)間30～120min;以30～50℃/h速度隨爐冷至300℃下,再空冷。2)快速退火:加熱350～370℃;隨材料有效厚度不同,保溫時(shí)間30～120min;空或水冷。3)淬火和時(shí)效:淬火500～510℃,空冷;人工時(shí)效95～105℃,3h,空冷;自然時(shí)效室溫120h
