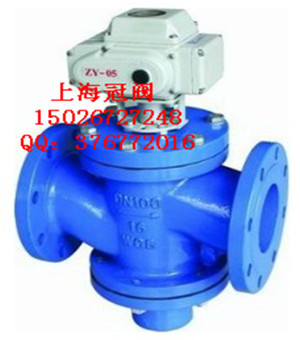

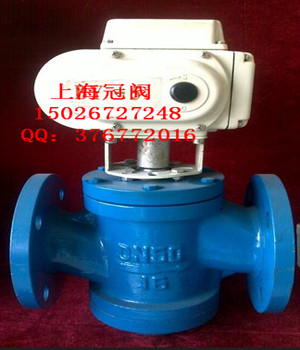

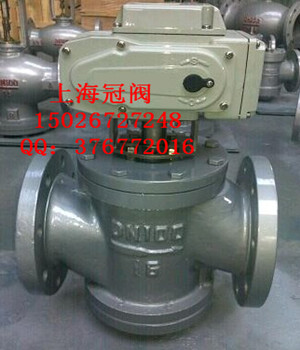

hhdt2-16動態平衡電動調節閥的詳細信息特殊功能:波紋管型/閥桿密封工作溫度區間:常溫閥-29℃外形尺寸:40-150mm公稱通徑:dn40-150mm重量:5.8kg型號:hhdt2-16品牌:冠閥驅動方式:電動閥作用和用途:調節閥結構特征:截門形閥體材質:碳鋼閥連接形式:法蘭連接開關方向:直行程壓力環境數值:0-1.6mpa壓力環境類型:低壓閥pn
電動調節閥是工業自動化過程控制中的重要執行單元儀表。有方工閥門其是一種新型材料,隨著工業領域的自動化程度越來越高, 正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點:電動調節閥節能(只在工作時才消耗電能),環保(無碳排放),安 裝快捷方便(無需復雜的氣動管路和氣泵工作站)。閥門按其所配執行機構使用的動力,按其功能和特性分為線性特性,等百分比特性及拋物線特性三種.
閥門結構
由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安 裝構成電動調節閥。
主要零件
零件材料:閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套
材 料:灰鑄鐵、鑄鋼、不銹鋼、不銹鋼、黃銅
工作原理
工作電源:dc24v,ac220v,ac380v等電壓等級。
輸入控制信號:dc4-20ma或者dc1-5v。
反饋控制信號:dc4-20ma(負載電阻礙500歐姆以下)
通過接收工業自動化控制系統的信號(如:4~20ma)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
新型電動調節閥執行器內含飼服功能,接受統一的4-20ma或1-5v·dc的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
流量特性
電動調節閥的流量特性,是在閥兩端壓差保持恒定的條件下,介質流經電動調節閥的相對流量與它的開度之間關系。
電動調節閥的流量特性有:線性特性,等百分比特性及拋物線特性三種。
應用領域
電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。
安 裝
電動調節閥最適宜安 裝為工作活塞上端在水平管線下部。溫度傳感器可安 裝在任何位置,整個長度必須浸入到被控介質中。
電動調節閥一般包括驅動器,接受驅動器信號(0-10v或4-20ma)來控制閥門進行調節,也可根據控制需要,組成智能化網絡控制系統,優化控制實現遠程監控。
電氣原理
動作原理:電機電源220vac 或者380vac,控制信號4~20ma,閥里面有控制器,控制器把電流信號轉換為步進電機的角行程信號,電機轉動,由齒輪,杠桿,或者齒輪加杠桿,帶動閥桿運作,實現直行程或角行程
反饋:電機運行,通過齒輪運轉,由三接頭的滑動變阻器輸出閥門的定位信號,此外還有三根線的限位信號(全開,全閉。公共線)
