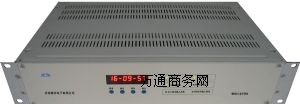

一、北斗衛星時鐘(電力授時,gps校時設備,北斗時間同步系統)概述
隨著電力系統自動化技術的發展,系統對時間統一的要求越來越迫切,對時間的同步精度也越來越高,我們研制的w系列北斗衛星時鐘是專門為電力系統的自動化提供高精度時間基準的時鐘同步設備。該設備以美國導航衛星全球定位系統為時間基準，時間同步精度0.1us，它選用美國專業生產廠家生產的北斗收機部件進行二次研制開發而成。它可以同時跟蹤視場內的12顆北斗衛星，自動選擇最佳星座進行定位，定時，輸出與世界協調時時間同步精度0.1us的秒脈沖，按照一定格式經串行口輸出日期、時間，供電力系統需要標準時間尺度的各種自動化裝置使用。
本設備采用單片機控制，軟硬件結合的技術設計，充分利用接收組件的潛力。因此系統具有可靠性高，功能多，精度高，性價比好和操作方便等特點，完全可以滿足電力系統時間同步要求。它的使用推廣，將大大促進和提高電力系統的事故分析，故障測距和繼電保護等自動化技術的發展。
裝置采用模塊化設計，支持tod、irig-b、pps、ppm、pph、ppd、ntp、ptp和報文等多種時間信號輸出。根據信號輸出電平特性或類型的不同，分成ttl、rs422/485、空接點、rs232、交流b碼、ntp、dcf77和光纖等八種信號輸出卡板，可滿足當前用戶的各種需求。
二﹑北斗衛星時鐘技術指標
1、接收頻率： 1575.42mhz,可同時跟蹤8~12顆gps衛星.
2、天線射頻靈敏度: -166dbw
3、捕獲時間: 20秒~2分鐘（天線頭放置地點要開闊，最好固定在房頂上）.
4、1pps輸出
精度：1us 接口電平：ttl電平
極性：正脈沖 脈寬： 約200ms
阻抗：50ω 前沿： 20ns
5、1ppm輸出
精度：1us 接口電平：ttl電平
極性：正脈沖 脈寬： 約200ms
阻抗：50ω 前沿： 20ns
6、1pph輸出（選配）
精度：1us 接口電平：ttl電平
極性：正脈沖 脈寬： 約200ms
阻抗：50ω 前沿： 20ns
7、時間源：gps衛星、北斗衛星、irig-b碼、ocx0(恒溫晶振)、銣原子鐘、rs232、cdma、1pps可選。
8、平均無故障間隔時間≥300000小時；平均維修時間：一般不大于30分，使用壽命不少于20年,正常使用條件下無須維護。
9、工頻測量精度： 0.001hz
10、電源：
輸入電壓范圍: 交直流110v~220v±10％
最大輸出功率： 15w
輸入頻率范圍: 47~63hz
11、工作溫度范圍：–10~+55℃
三、北斗衛星時鐘的用途
1、為電網自動化裝置如故障錄波器、微機繼電保護及安全自動裝置、遠動及微機監控系統、事件記錄儀等設備提供時間信號。
2、用于頻率監視的標準時鐘,即調度上通過工頻鐘與標準時間的差異來比較系統頻率誤差積累情況.
3、用于相位測量的同步時鐘，利用本產品來同步采樣脈沖，同步誤差很小，可以保證相位測量的準確性。
4、用于繼電保護裝置試驗，檢驗線路縱聯保護（高頻相差保護裝置）。
5、用于故障測距,特別為研制雙端行波測距原理的裝置創造了條件。
濟南唯尚電子有限公司將秉承“產品一流，服務一流”的經營理念，以“立足科技、矢志創新”為宗旨和“成為一流的時間同步產品提供商和服務商”為目標，大力開發生產授時類產品，竭誠為我國的國防軍事、電力電信和航空航天等行業和領域提供專業的授時產品全面解決方案。
