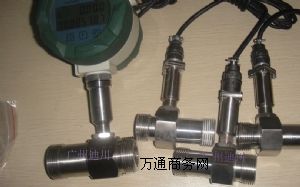

型號：lwgy 品牌：迪川儀表

儀表材質：不銹鋼,精度： ±1％r、±0.5％r,重復性： 0.05％～0.2％

防爆等級：非防爆產品,信號輸出：脈沖信號,

廣州迪川儀器儀表有限公司  tel:020-85628522

020-85550363 fax:02085628533 http://www.gz-www.u520.net

一、概述

lwgy系列渦輪流量計（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1cr18ni9ti、2cr13及剛玉al2o3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(exmiit6),可在有爆炸危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二、lwgy基本型渦輪流量傳感器

1． 結構特征與工作原理

(1) 結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量q成正比，流量方程為：

式中：

f——脈沖頻率[hz]

k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/l]為單位

q——流體的瞬時流量（工作狀態下）[m3/h]

3600——換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

2．基本參數與技術性能

(1) 基本參數：見表一

表一

dn 4—dn40口徑的傳感器為螺紋連接，最大工作壓力為6.3mpa;

dn50—dn200口徑的傳感器為法蘭連接, 最大工作壓力為2.5mpa;

dn 4—dn10口徑的傳感器帶有前后直管段、過濾器。

dn15以上口徑的傳感器我公司可配套前后直管段。

(2) 介質溫度：-20～＋120℃.

(3) 環境溫度：-20～＋55℃.

(4) 供電電源：電壓：+5-24vdc, 電流：≤10ma.

(5) 傳輸距離：傳感器至顯示儀表的距離可達1000m.

3．安裝、使用和調整

(1) 安裝

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。

1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段

整表結構圖

1. 壓緊圈 2.螺栓4×14 3.墊圈 4.密封墊圈 5.鋼絲1cr18ni9ti-0.8×2.5 6.過濾網 7.座

過濾器結構圖

圖一 lwgy—4～10傳感器結構及安裝尺寸示意圖

1． 殼體 2．前導向件 3．葉輪 4．后導向件 5．前置放大器

圖二 lwgy—15～40傳感器結構及安裝尺寸示意圖

1． 球軸承 2．前導向件 3．漲圈 4．殼體 5．前置放大器 6．葉輪 7．軸承 8．軸

圖三 lwgy—50～200傳感器結構及安裝尺寸示意圖

圖四 傳感器與顯示儀表接線示意圖

表二

傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

⑵ 使用和調整

◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，

嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

◆ 傳感器的維護周期一般為半年。檢修清洗時，請注
